Tolerancje geometryczne na rysunkach (często w dokumentacji DTR) służą do jednoznacznego określenia wymagań dotyczących kształtu, kierunku i położenia elementów. Poprawna identyfikacja symbolu w ramce tolerancji jest kluczowa, bo wpływa na montaż, dobór metody pomiaru oraz ocenę zgodności wykonania.

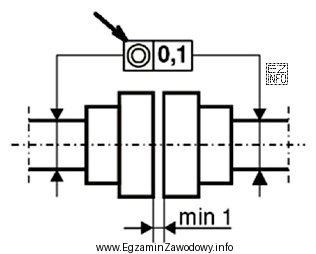

Odpowiedź "współosiowości" jest właściwa, ponieważ współosiowość (w ujęciu tolerancji GPS) dotyczy tego, jak bardzo oś jednego elementu (np. otworu, czopa, wałka) może odchylić się od osi odniesienia (osi elementu bazowego lub układu baz). W praktyce automatyki i mechaniki maszyn ma to znaczenie m.in. przy sprzęgłach, łożyskowaniach, osadzeniach kół zębatych czy elementach wirujących, gdzie niewspółosiowość powoduje drgania i szybsze zużycie.
Odpowiedź "równoległości" jest niepoprawna, bo równoległość opisuje kierunek jednej osi/płaszczyzny względem drugiej (utrzymanie stałego kierunku), a nie zbieżność osi w sensie "wspólnej osi". Można mieć element równoległy, ale przesunięty – i nadal nie będzie współosiowy.
Odpowiedź "prostopadłości" także dotyczy tolerancji kierunku: ogranicza odchylenie od kąta 90° względem bazy. To inny typ wymagania niż współosiowość, która jest tolerancją położenia.
Odpowiedź "okrągłości" jest błędna, ponieważ okrągłość to tolerancja kształtu w pojedynczym przekroju poprzecznym. Nie odnosi się do bazy i nie kontroluje przebiegu osi wzdłuż długości elementu. Element może mieć dobrą okrągłość, a mimo to jego oś może nie pokrywać się z osią odniesienia.
Wskazówka egzaminacyjna: najpierw rozpoznaj, czy symbol dotyczy kształtu (bez bazy), kierunku (z bazą) czy położenia (z bazą i "ustawieniem" elementu w układzie odniesienia). To pomaga uniknąć mylenia współosiowości z tolerancjami kierunku.
