KWALIFIKACJA ELM1 - STYCZEŃ 2021

PYTANIE NR 17.

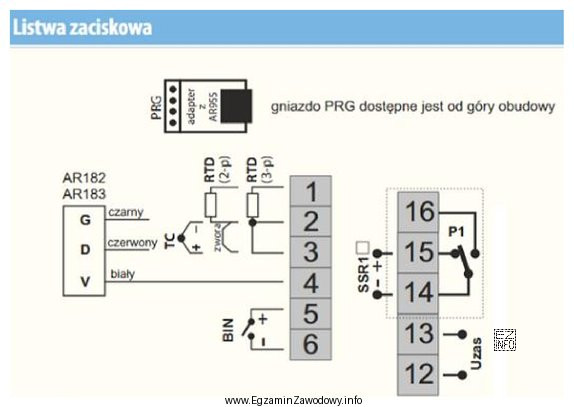

Na rysunku przedstawiono listwę przyłączeniową regulatora temperatury. Do których zacisków regulatora należy podłączyć czujnik termoelektryczny?
Ilustracja przedstawia listwę przyłączeniową regulatora temperatury, która jest częścią egzaminu zawodowego dla kwalifikacji
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Termopara (TC) musi być podłączona do dedykowanych zacisków wejścia TC zgodnie z polaryzacją.
Na listwie zaciskowej symbol "TC" ma przypisane zaciski 2 (–) i 3 (+), więc czujnik termoelektryczny należy podłączyć do 2 i 3. Pozostałe zaciski dotyczą RTD lub wejścia BIN.

Pełne wyjaśnienie:

Regulator temperatury ma zwykle kilka rodzajów wejść, a na listwie zaciskowej są one rozdzielone i opisane symbolami. Czujnik termoelektryczny to w praktyce termopara (TC), która generuje niewielkie napięcie zależne od temperatury (zjawisko termoelektryczne). Kluczowe jest to, że termopara jest czujnikiem biegunowym – przy podłączaniu trzeba zachować oznaczenia (+) i (–).

Na przedstawionej listwie zaciskowej symbol TC jest narysowany bezpośrednio przy wejściu, a linie połączeń pokazują, że przewód "–" trafia na zacisk 2, a przewód "+" na zacisk 3. Dlatego poprawna odpowiedź to 2 i 3.

Dlaczego pozostałe odpowiedzi są niepoprawne?

  • 1 i 2 oraz 1 i 3 – te kombinacje sugerują podłączanie do toru przeznaczonego dla RTD (czujnika rezystancyjnego). RTD bywa okablowany jako 2-przewodowy lub 3-przewodowy i wykorzystuje zaciski z zakresu 1–3, ale nie jest to właściwe i jednoznaczne podłączenie dla TC w tym schemacie.
  • 5 i 6 – te zaciski są opisane jako BIN (wejście binarne), czyli służą do sygnału dwustanowego (np. styk, przycisk), a nie do pomiaru temperatury.

W praktyce odwrócenie polaryzacji termopary (zamiana +/–) może powodować błędne wskazania temperatury, dlatego podczas montażu warto sprawdzać oznaczenia przewodów oraz symbole na listwie zaciskowej i w dokumentacji urządzenia.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Termopara (TC) to czujnik z dwóch różnych metali połączonych w jednym punkcie. Wytwarza napięcie zależne od różnicy temperatur, dlatego jest powszechna w automatyce przemysłowej. W odróżnieniu od RTD wymaga zachowania polaryzacji przewodów (+/–) na zaciskach regulatora.
Termopara generuje napięcie o określonym znaku, zależnym od kierunku połączenia metali. Jeśli zamienisz przewód "+" z "–", regulator może interpretować sygnał odwrotnie, co prowadzi do błędnych wskazań (np. zaniżania lub zawyżania temperatury). Dlatego zawsze łącz "+" do "+" i "–" do "–".
Najprościej po oznaczeniach przy zaciskach: wejście termopary bywa opisane jako TC oraz ma oznaczenia +/-. Wejście RTD zwykle jest opisane jako RTD i bywa pokazane jako połączenie 2- lub 3-przewodowe (np. "RTD (2-p)" i "RTD (3-p)").
Regulator może odczytywać sygnał nieprawidłowo lub wcale, bo wejście RTD jest przygotowane do pomiaru rezystancji, a termopara generuje napięcie. Skutkiem są błędne wskazania temperatury, niestabilna regulacja albo alarm czujnika. Dodatkowo łatwo przeoczyć polaryzację, która w TC ma znaczenie.
W wielu regulatorach uniwersalnych termopara (TC) jest podłączana do dwóch zacisków wejścia pomiarowego opisanych jako TC oraz oznaczonych "+" i "–". Dokładne numery zależą od modelu urządzenia, dlatego kluczowe jest czytanie schematu na obudowie/instrukcji i dopasowanie do oznaczeń, nie do "przyzwyczajeń".
Nie. RTD (np. Pt100) działa na zmianie rezystancji wraz z temperaturą i zwykle nie ma polaryzacji, a termopara (TC) wytwarza napięcie i jest biegunowa. Mają też inne typowe zakresy i warunki pracy. Dlatego regulator musi mieć właściwie wybrane wejście i właściwie wykonane okablowanie.
Odszukaj symbol TC na schemacie/listwie i prześledź linie prowadzące do numerów zacisków. Zwróć uwagę na oznaczenia + i . Właściwe zaciski to te, do których narysowano połączenia od TC oraz przypisano im polaryzację.
Wejście BIN to wejście binarne (dwustanowe), czyli oczekuje sygnału typu 0/1 (np. zwarcie/rozwarcie styku). Czujnik temperatury dostarcza sygnał analogowy (napięcie TC lub rezystancję RTD). Podłączenie czujnika do BIN nie da poprawnego pomiaru i może skutkować błędną pracą układu sterowania.
Najczęstsze błędy to: zamiana polaryzacji (+ z –), podłączenie termopary do zacisków przeznaczonych dla RTD, brak zgodności przewodów kompensacyjnych z typem termopary oraz pomijanie schematu z obudowy/instrukcji. Każdy z tych błędów może powodować przekłamania pomiaru i złą regulację.
Ćwicz czytanie listw zaciskowych i schematów połączeń: rozpoznawaj symbole TC, RTD i wejścia binarne. Zapamiętaj różnice: TC jest biegunowa, RTD bywa 2- lub 3-przewodowa. Rozwiązuj zadania "do których zacisków podłączyć…" i zawsze sprawdzaj oznaczenia +/– na rysunku.
info

Statystycznie 65% uczniów zna prawidłową odpowiedź. średnie

Według specjalistów z branży: "Pozostałe zaciski dotyczą RTD lub wejścia BIN."

Źródła:

  • OMEGA Engineering – "Thermocouple Type Selection and Temperature Measurement" (Thermocouples – technical reference), https://www.omega.com/en-us/resources/thermocouples - accessed 2026-02-18
  • National Instruments – "Thermocouple Measurement" (podstawy pomiaru termoparą i zagadnienie polaryzacji), https://www.ni.com/en/support/documentation/supplemental/06/thermocouple-measurements.html - accessed 2026-02-18
  • IEC 60584-1:2013 (Thermocouples — Part 1: EMF specifications and tolerances), International Electrotechnical Commission, 2013

Materiały:

  • Instrukcje (manuale) regulatorów temperatury z opisem wejść TC/RTD i przykładami podłączeń
  • Noty aplikacyjne o termoparach: zasada działania, polaryzacja, przewody kompensacyjne
  • Materiały szkolne z czytania schematów elektrycznych i listw zaciskowych w automatyce
