KWALIFIKACJA ELM4 - STYCZEŃ 2024



PYTANIE NR 36.
Z przedstawionego fragmentu dokumentacji technicznej regulatora cyfrowego wynika, że czujniki termorezystancyjne w układzie trójprzewodowym powinny zostać podłączone do zacisków o numerach
Z przedstawionego fragmentu dokumentacji technicznej regulatora cyfrowego wynika, że czujniki
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:

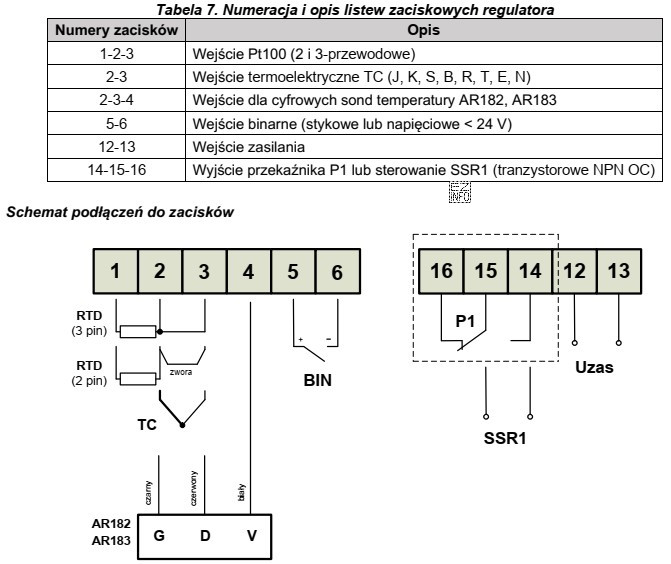

Zgodnie z tabelą numeracji i opisu listew zaciskowych regulatora oraz schematem podłączeń do zacisków, czujniki termorezystancyjne w układzie trójprzewodowym (RTD 3 pin) powinny zostać podłączone do zacisków o numerach 1, 2, 3. Pozostałe opcje odpowiadają innym typom wejść i zacisków, które nie są przeznaczone dla czujników termorezystancyjnych w układzie trójprzewodowym.
