W tego typu zadaniach kluczowa jest umiejętność pracy z dokumentacją serwisową: kod wyświetlany na panelu operatorskim nie jest "uniwersalny", tylko ma znaczenie przypisane przez producenta w tabeli kodów błędów dla danej wersji urządzenia/sterownika.

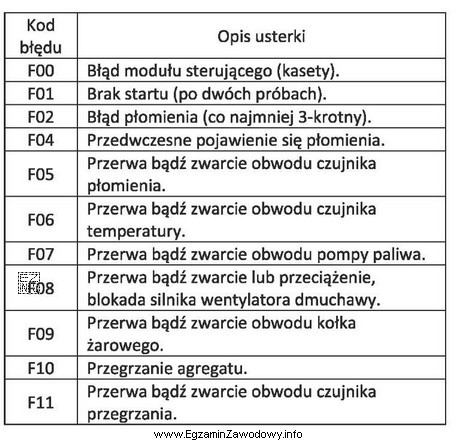

Jeżeli na HMI pojawia się kod F06, należy w instrukcji (w rozdziale diagnostyka/kody błędów) znaleźć pozycję odpowiadającą temu kodowi i odczytać, jakiego obwodu lub elementu dotyczy usterka. Z przedstawionego w zadaniu fragmentu wynika, że F06 odnosi się do problemu z pomiarem temperatury, więc poprawną odpowiedzią jest: czujnik temperatury.
Dlaczego pozostałe odpowiedzi są niepoprawne w tym kontekście?
- Dysza płomienia – dotyczy toru spalania/zapłonu; takie elementy zwykle pojawiają się przy błędach zapłonu, braku płomienia lub niestabilnym spalaniu, a nie przy błędzie przypisanym do pomiaru temperatury.
- Czujnik płomienia – również należy do układu detekcji płomienia (bezpieczeństwo spalania). Gdyby błąd dotyczył płomienia, instrukcja wskazałaby właśnie ten obszar, a nie temperaturę.
- Moduł sterujący – awaria modułu jest zwykle opisywana odrębnymi kodami (np. pamięć, komunikacja, zasilanie). Wskazanie kodu przypisanego do czujnika temperatury nie uprawnia do wniosku o uszkodzeniu całego sterownika.
W praktyce serwisowej po identyfikacji "czujnik temperatury" wykonuje się typowe kroki: kontrolę złączy, przewodów, ewentualnych przerw/zwarć oraz weryfikację samego czujnika zgodnie z procedurą producenta. Na egzaminie najważniejsze jest jednak poprawne powiązanie kodu z elementem na podstawie instrukcji.
