W instalacjach sprężonego powietrza jedną z najczęstszych przyczyn strat energetycznych i problemów eksploatacyjnych są nieszczelności (np. na złączkach, przewodach, szybkozłączach, elementach przygotowania powietrza). Dlatego w praktyce utrzymania ruchu stosuje się przenośne urządzenia diagnostyczne, których zadaniem jest zlokalizowanie miejsca wycieku. Taki przyrząd nie musi podawać dokładnej wartości ciśnienia czy przepływu – jego funkcją jest wskazanie źródła nieszczelności, aby można było wykonać naprawę.
Dlaczego poprawna jest odpowiedź: "wykrywania miejsc nieszczelności w instalacji sprężonego powietrza"?
Bo opisuje typowe zastosowanie ręcznych detektorów używanych w audytach i serwisie pneumatyki: szybkie "namierzenie" przecieku na działającej instalacji bez rozpinania przewodów. W warunkach przemysłowych liczy się możliwość sprawdzenia wielu punktów instalacji i wskazania miejsca wymagającego naprawy.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "bezdotykowego pomiaru ciśnienia" – ciśnienie w pneumatyce mierzy się typowo manometrem lub przetwornikiem ciśnienia podłączonym do układu (bezpośrednio lub przez króciec pomiarowy). "Bezdotykowy" pomiar ciśnienia nie jest standardową metodą serwisową dla instalacji sprężonego powietrza.
- "wyszukiwania miejsc uszkodzenia przewodów w instalacji elektrycznej" – to inna dziedzina (elektrotechnika). Choć istnieją urządzenia do lokalizacji uszkodzeń kabli, nie jest to typowa funkcja przyrządów kojarzonych z diagnostyką pneumatyczną.
- "bezdotykowego pomiaru natężenia przepływu powietrza" – przepływ mierzy się przepływomierzami (np. montowanymi w przewodzie). W diagnostyce nieszczelności celem jest wskazanie miejsca ubytku, a nie pomiar przepływu w konkretnej gałęzi obwodu.

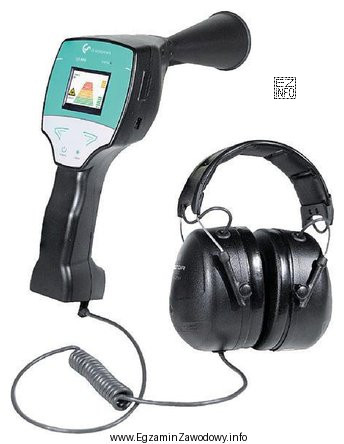

Wskazówka egzaminacyjna: jeśli na ilustracji widzisz przyrząd "sondujący" instalację (używany do obchodzenia punktów połączeń), zwykle chodzi o lokalizację zjawiska (przeciek/nieszczelność), a nie o pomiar wielkości procesowej wymagający wpięcia w układ.
