KWALIFIKACJA ELM6 - STYCZEŃ 2021 (test 2)



PYTANIE NR 38.

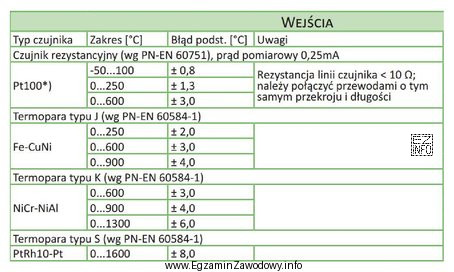

Na podstawie fragmentu katalogu regulatora określ, który typ czujnika temperatury należy zastosować, jeżeli maksymalna wartość temperatury regulowanej przez system mechatroniczny może osiągnąć wartość 900÷950°C, a dokładność pomiaru czujnika powinna mieścić się w granicach ±6°C.
Na podstawie fragmentu katalogu regulatora określ, który typ
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Z tabeli wynika, że termopara typu K ma zakres pomiarowy do 900°C i błąd pomiarowy ±4°C, co jest zgodne z wymaganiami zadania, gdzie maksymalna temperatura to 950°C, a wymagany błąd to ±6°C. Pozostałe czujniki albo nie obejmują wymaganego zakresu temperatur, albo mają zbyt duży błąd pomiarowy.
