W połączeniach śrubowych otwór w elemencie (np. blasze, węźle konstrukcji) zwykle nie jest wykonywany dokładnie "na styk" ze średnicą trzpienia śruby. Stosuje się luz montażowy, czyli zaplanowane powiększenie średnicy otworu względem średnicy trzpienia. Powody są praktyczne:
- tolerancje wykonania (wiercenie, wykrawanie, rozwiercanie) powodują niewielkie odchyłki średnicy i położenia otworu,
- tolerancje elementów i ich odkształcenia w montażu utrudniają idealne zgranie osi otworów,
- montaż w warunkach budowy wymaga pewnej "rezerwy" na dopasowanie elementów.

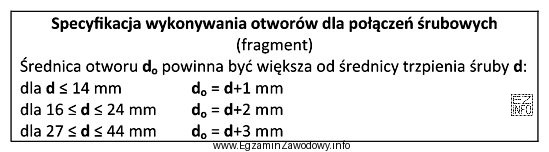

Oznaczenie M18 informuje o nominalnej średnicy gwintu, a w typowych rozwiązaniach średnica trzpienia śruby jest zbliżona do wartości nominalnej. Zadanie każe jednak oprzeć się na fragmencie specyfikacji (czyli na danych podanych w arkuszu, najczęściej w formie tabeli średnic otworów dla poszczególnych M).
Jeżeli specyfikacja podaje, że dla M18 otwór powinien być większy od trzpienia o 2,0 mm, to właśnie ta wartość jest poprawną odpowiedzią. Odpowiedzi "1,5 mm", "2,5 mm" i "3,0 mm" reprezentują inne możliwe luzy, ale nie są zgodne z tym konkretnym fragmentem specyfikacji: zbyt mały luz zwiększa ryzyko problemów montażowych, a zbyt duży może być niezgodny z wymaganiami wykonania i kontroli.
Wskazówka egzaminacyjna: zawsze czytaj, czy pytanie dotyczy różnicy średnic, a nie np. średnicy otworu. Jeśli w specyfikacji widzisz dwie wartości (średnica otworu i średnica śruby), odejmij je bez dodatkowego dzielenia przez 2.
