KWALIFIKACJA ELM5 - CZERWIEC 2020



PYTANIE NR 11.

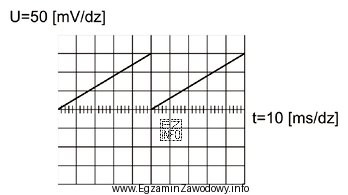

Na podstawie oscylogramu określ, jaką częstotliwość ma obserwowany przebieg napięcia.
Na podstawie oscylogramu określ, jaką częstotliwość ma obserwowany
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na podstawie oscylogramu można określić, że jeden pełny cykl przebiegu napięcia zajmuje 5 działek na osi czasu, gdzie każda działka odpowiada 10 ms. Oznacza to, że okres wynosi 50 ms, co przelicza się na 0,05 s. Częstotliwość jest odwrotnością okresu, więc wynosi 20 Hz.
