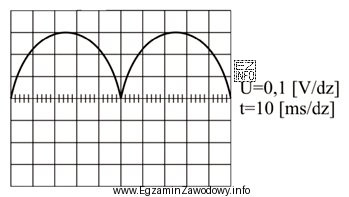

Aby określić częstotliwość przebiegu z oscylogramu, nie odczytuje się jej "wprost", tylko wyznacza z okresu T widocznego na osi czasu. Kluczowe są dwa kroki: (1) poprawne wskazanie, jaki fragment przebiegu stanowi jeden pełny okres, oraz (2) poprawne przeliczenie działek siatki na czas przy zadanej podstawie czasu (np. w ms/działkę).
Procedura:
- Wybierz dwa jednakowe punkty fazowe sygnału, np. dwa kolejne maksima (szczyt–szczyt) albo dwa identyczne przejścia przez ten sam poziom z tym samym kierunkiem narastania.
- Zlicz, ile działek poziomych obejmuje ten odstęp — to jest liczba działek odpowiadająca okresowi.
- Pomnóż liczbę działek przez nastawę podstawy czasu (ms/dz), aby otrzymać T w milisekundach, a potem zamień na sekundy.
- Oblicz częstotliwość: f = 1/T.
W tym zadaniu prawidłowe przeliczenie prowadzi do częstotliwości f = 20 Hz, czyli do okresu rzędu dziesiątek milisekund (0,05 s).
Dlaczego pozostałe odpowiedzi są błędne?
- "f = 10 Hz" odpowiadałoby okresowi 0,1 s. Taki wynik zwykle wynika z policzenia zbyt dużej liczby działek (np. dwóch okresów jako jednego) albo z błędnej zamiany jednostek.
- "f = 100 Hz" oznacza okres 0,01 s. To częsty efekt pomylenia ms z s lub przyjęcia, że jedna działka to 1 ms mimo innej nastawy time/div.
- "f = 200 Hz" oznacza okres 0,005 s. Taki wynik często pojawia się, gdy student omyłkowo bierze półokres (np. szczyt–dół) za pełny okres i dodatkowo popełnia błąd w jednostkach.
Wskazówka egzaminacyjna: zawsze sprawdź, czy otrzymany okres ma sens względem podanej podstawy czasu (ms/dz). Jeśli wynik daje ułamki milisekundy przy skali rzędu 10 ms/dz, to niemal na pewno zaszła pomyłka w liczeniu działek lub w jednostkach.
