Przekładnia napięciowa transformatora opisuje, jak zmienia się napięcie pomiędzy uzwojeniem pierwotnym a wtórnym. W ujęciu definicyjnym jest to stosunek napięcia po stronie pierwotnej do napięcia po stronie wtórnej, czyli Ku = U1/U2. Zależność ta jest spójna z teorią transformatora, gdzie stosunek napięć jest równy stosunkowi liczby zwojów: U1/U2 = N1/N2.

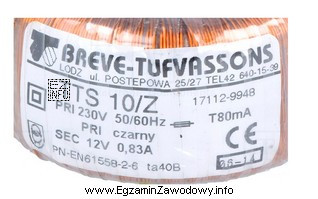

Na tabliczce znamionowej typowo występują oznaczenia:
- PRI (primary) – strona pierwotna, zasilanie, np. 230 V 50/60 Hz,
- SEC (secondary) – strona wtórna, napięcie wyjściowe, np. 12 V, często wraz z prądem znamionowym, np. 0,83 A.
Skoro odczytane wartości to U1=230 V (PRI) oraz U2=12 V (SEC), to poprawny zapis zależności na przekładnię napięciową ma postać Ku=230/12 (liczbowo około 19,17, ale w tym pytaniu kluczowa jest sama relacja).
Dlaczego pozostałe odpowiedzi są błędne?
- "Ku=12/230" odwraca definicję, co prowadziłoby do wartości mniejszej od 1 i sugerowałoby transformator podwyższający, podczas gdy tutaj napięcie jest obniżane z 230 V do 12 V.
- "Ku=12/0,83" miesza napięcie (V) z prądem (A). Wartość 0,83 A jest prądem znamionowym uzwojenia wtórnego i nie służy do wyznaczania przekładni napięciowej.
- "Ku=80/0,83" również błędnie wykorzystuje prąd zamiast napięcia, a dodatkowo wprowadza napięcie 80 V, którego nie wynika z danych znamionowych transformatora.
Wskazówka egzaminacyjna: przy tabliczce znamionowej najpierw rozpoznaj jednostki (V vs A) i dopiero potem podstawiaj do definicji. Jeśli w odpowiedzi pojawia się amper (A), to prawie na pewno dotyczy przekładni/prądów, a nie przekładni napięciowej.
