KWALIFIKACJA ELM2 + ELM5 - CZERWIEC 2010



PYTANIE NR 24.

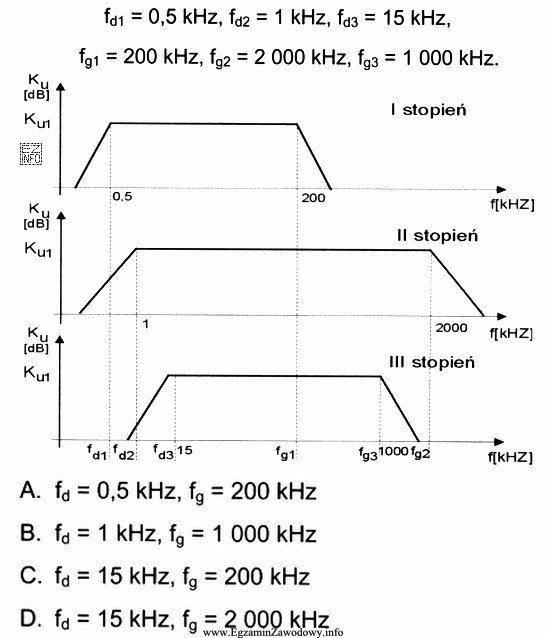

Na podstawie przedstawionych charakterystyk (wykresy Bodego) oszacuj wartość dolnej fd i górnej fg częstotliwości granicznej wzmacniacza wielostopniowego, wiedząc, że:
Na podstawie przedstawionych charakterystyk (wykresy Bodego) oszacuj wartość dolnej fd
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na podstawie wykresów Bodego dla trzech stopni wzmacniacza, dolna częstotliwość graniczna fd dla trzeciego stopnia wynosi 15 kHz, a górna częstotliwość graniczna fg dla pierwszego stopnia wynosi 200 kHz. Te wartości są zgodne z odpowiedzią C, która podaje fd = 15 kHz i fg = 200 kHz.
