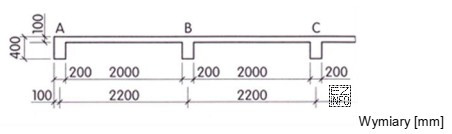

W zadaniu sprawdzana jest umiejętność czytania rysunku konstrukcyjnego prefabrykowanej płyty żelbetowej oraz prawidłowe rozumienie pojęcia odległości osiowej.
Co oznacza "odległość osiowa pomiędzy żebrami"?
Jest to odległość liczona od osi jednego żebra do osi drugiego żebra (oś–oś). Oś żebra na rysunku jest zwykle pokazana linią osiową i/lub wynika z symetrii elementu (środek szerokości żebra).
Jak poprawnie odczytać taki wymiar z rysunku?
- Najpierw identyfikuje się żebra oznaczone literami A i C oraz ich osie.
- Następnie sprawdza się, czy na rysunku podano bezpośrednio wymiar między osiami tych żeber.
- Jeśli zastosowano wymiarowanie łańcuchowe, trzeba odczytać kolejne odcinki między osiami (lub między osiami a bazą) i zsumować je tak, aby uzyskać wymiar od osi A do osi C.
- Na końcu należy zweryfikować jednostki (w zadaniu podano odpowiedzi w milimetrach) i upewnić się, że nie odczytano wymiaru między krawędziami.
Dlaczego poprawna jest odpowiedź "4 400 mm"?
Jest to wartość odpowiadająca odległości oś–oś pomiędzy żebrami A i C wynikająca z wymiarowania na rysunku (bezpośrednio lub po zsumowaniu odpowiednich odcinków).
Dlaczego pozostałe wartości bywają wybierane błędnie?
- "2 000 mm" i "2 200 mm" często odpowiadają pojedynczemu rozstawowi sąsiednich osi lub jednemu fragmentowi łańcucha wymiarowego. To typowy błąd "odczytałem pierwszy pasujący wymiar".
- "4 000 mm" może wynikać z pomyłki punktów odniesienia (np. krawędź–oś lub krawędź–krawędź) albo z pominięcia jednego z odcinków w łańcuchu wymiarowym.
Wskazówka egzaminacyjna: zawsze podkreśl w myślach słowo "osiowa" i sprawdź, czy mierzysz środek–środek. Jeśli na rysunku jest kilka wymiarów podobnej wielkości, upewnij się, że dotyczą dokładnie oznaczeń A i C.
