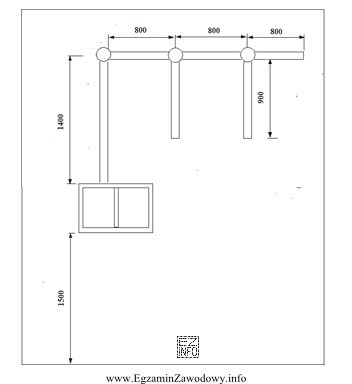

W tego typu zadaniu kluczowa jest umiejętność interpretacji rysunku montażowego, a nie znajomość "typowych" wysokości z praktyki. Polecenie wskazuje dokładnie, co mamy wyznaczyć: wysokość montażu dolnej krawędzi rozdzielnicy liczona od podłogi. Oznacza to, że na rysunku trzeba znaleźć wymiar (najczęściej zapisany jako liczba przy linii wymiarowej lub strzałkach) poprowadzony od poziomu podłogi/posadzki do dolnej krawędzi obrysu rozdzielnicy.
Poprawna odpowiedź to "1,5 m", ponieważ odpowiada wartości wskazanej na rysunku dla odległości od podłogi do dolnej krawędzi rozdzielnicy. W tym zadaniu nie wykonuje się żadnych obliczeń: nie dodaje się wysokości cokołu, nie odejmuje luzów montażowych i nie przelicza jednostek, o ile rysunek nie wymaga innego odniesienia.
Dlaczego pozostałe odpowiedzi są błędne?
- "0,90 m" – to typowy przykład pomyłki polegającej na odczytaniu innego wymiaru z rysunku (np. do innego elementu) albo pomyleniu, czy odczyt dotyczy dolnej czy górnej krawędzi.
- "1,4 m" – to odpowiedź "bliska" poprawnej, często wybierana przy niedokładnym odczycie (błąd pośpiechu) albo przy zakotwiczeniu na intuicji, że wartość powinna być "około 1,5".
- "0,80 m" – może wynikać z pomylenia punktu odniesienia (np. odczyt od innego poziomu) lub z błędnego skojarzenia z wysokościami osprzętu, które nie dotyczą rozdzielnicy.
Wskazówka egzaminacyjna: przed wyborem odpowiedzi zawsze sprawdź dwa elementy: (1) punkt odniesienia (czy jest to podłoga/posadzka), (2) co jest mierzone (dolna krawędź, górna krawędź, oś). To ogranicza pomyłki wynikające z podobnych, "prawie pasujących" wartości.
