KWALIFIKACJA ELE2 - WRZESIEŃ 2015 (test 2)

PYTANIE NR 16.

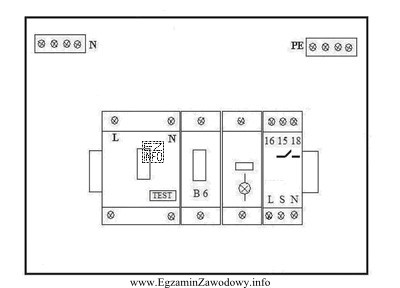

Na podstawie rysunku określ kolejność zamontowanych aparatów elektrycznych w rozdzielnicy.
Ilustracja przedstawia schemat rozdzielnicy elektrycznej, który jest wykorzystywany w kontekście egzaminu zawodowego dla
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na rysunku pierwszy aparat ma przycisk TEST oraz zaciski L i N, co wskazuje na wyłącznik różnicowoprądowy.
Drugi ma oznaczenie B 6, typowe dla wyłącznika nadprądowego. Trzeci ma symbol żarówki (lampka kontrolna). Czwarty ma zaciski L/S/N oraz 15/16/18, charakterystyczne dla przekaźnika bistabilnego.

Pełne wyjaśnienie:

Poprawna kolejność wynika z rozpoznania aparatów po ich cechach zewnętrznych i oznaczeniach widocznych na rysunku (od lewej do prawej na szynie).

  • Wyłącznik różnicowoprądowy (RCD) rozpoznasz po obecności przycisku TEST oraz typowych zacisków L i N. Jego zadaniem jest ochrona przed skutkami porażenia prądem (wykrywa prąd upływu).
  • Wyłącznik nadprądowy (MCB) jest zwykle jednomodułowy i ma oznaczenie charakterystyki oraz prądu znamionowego, np. B 6 (charakterystyka B, 6 A). Chroni obwód przed przeciążeniem i zwarciem.
  • Lampka kontrolna ma symbol żarówki (kółko z krzyżykiem) i pełni funkcję sygnalizacji stanu (np. obecności napięcia lub załączenia obwodu).
  • Przekaźnik bistabilny rozpoznasz po zaciskach sterujących L, S, N oraz zaciskach styków przełącznych 15, 16, 18. Przełącza stan po impulsie i utrzymuje go bez ciągłego zasilania cewki.

Dlaczego pozostałe odpowiedzi są błędne?

  • Warianty z ochronnikiem przeciwprzepięciowym (SPD) nie pasują, bo na rysunku nie widać typowych cech SPD, natomiast widać jednoznaczny TEST i L/N dla RCD oraz B 6 dla MCB.
  • Warianty z automatem schodowym są mylące: automat schodowy ma inne oznaczenia i funkcję czasową, a na rysunku widać układ zacisków typowy dla przekaźnika bistabilnego (L/S/N i 15/16/18).
  • Zamiana kolejności lampki i przekaźnika jest błędna, bo lampka ma czytelny symbol żarówki, a przekaźnik ma numery styków i zaciski sterujące.

Wskazówka egzaminacyjna: najpierw szukaj unikalnych znaków (TEST, B 6, symbol żarówki, 15/16/18), a dopiero potem dopasuj nazwę aparatu do funkcji.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Najbardziej charakterystyczny jest przycisk TEST oraz oznaczenia zacisków L i N. RCD bywa też szerszy (często 2 moduły). Na egzaminie szukaj właśnie TEST, bo odróżnia RCD od wielu innych aparatów z dźwignią.
Oznaczenie B 6 wskazuje wyłącznik nadprądowy (MCB): litera B to charakterystyka zadziałania, a 6 to prąd znamionowy w amperach. Taki aparat służy do ochrony obwodu przed przeciążeniem i zwarciem.
Symbol żarówki (kółko z krzyżykiem) to prosty znak funkcji sygnalizacyjnej. Lampka kontrolna nie zabezpiecza obwodu, tylko informuje wzrokowo o stanie, np. o obecności napięcia albo o załączeniu danego obwodu w rozdzielnicy.
Oznaczenia 15/16/18 dotyczą zestyku przełącznego w przekaźniku: jeden zacisk jest wspólny, a dwa pozostałe to wyjścia przełączane. To typowe dla przekaźników sterujących obwodami, a nie dla prostych lampek czy wyłączników.
Patrz na oznaczenia zacisków i funkcję. Przekaźnik bistabilny często ma zaciski sterujące (np. L, S, N) oraz zaciski styków (np. 15/16/18). Automat schodowy zwykle kojarzy się z funkcją czasową i innym układem opisów na obudowie.
W wielu typowych układach RCD znajduje się "wyżej" w torze zasilania, aby zapewnić ochronę różnicowoprądową dla grupy obwodów zabezpieczonych później wyłącznikami nadprądowymi. Na rysunku egzaminacyjnym kolejność wynika jednak przede wszystkim z identyfikacji aparatów.
Tak, bo oba elementy mogą być modułowe i montowane obok siebie. Różnica: RCD ma zwykle TEST oraz zaciski L/N związane z torem prądowym, a SPD ma inną konstrukcję i opisy. Na egzaminie kieruj się jednoznacznym przyciskiem TEST.
Zabezpieczenia to m.in. RCD i MCB (chronią ludzi i instalację). Sterowanie realizują np. przekaźniki (w tym bistabilne), które przełączają obwody na polecenie. Sygnalizacja to lampki kontrolne informujące o stanie obwodu.
W rysunkach montażowych rozdzielnic aparaty są pokazane w kolejności na szynie DIN, zwykle od lewej do prawej. Pytanie sprawdza umiejętność czytania rysunku i poprawnego nazwania elementów w tej kolejności, a nie tylko znajomość definicji.
Najczęstsze błędy to: ignorowanie oznaczeń (np. TEST, B 6), mylenie podobnych aparatów "na oko", a także zamiana funkcji sterowania z sygnalizacją (przekaźnik vs lampka). Dobra metoda to wyszukanie najpierw unikalnych symboli i napisów.
info

Statystycznie 51% uczniów zna prawidłową odpowiedź. trudne

W praktyce zawodowej kluczowe jest to, że na rysunku pierwszy aparat ma przycisk TEST oraz zaciski L i N, co wskazuje na wyłącznik różnicowoprądowy.Drugi ma oznaczenie B 6, typowe dla wyłącznika nadprądowego.
