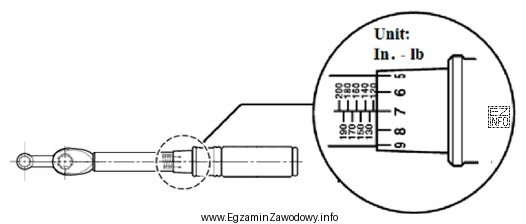

W zadaniu sprawdzana jest praktyczna umiejętność odczytu nastawy momentu z klucza dynamometrycznego przedstawionego na rysunku. Taki odczyt polega na tym, aby:
- najpierw zidentyfikować, w jakiej jednostce wyskalowano narzędzie (tutaj: in·lb),
- ustalić wartość z podziałki głównej (wartość "bazowa" wskazywana przez znacznik),
- jeżeli rysunek pokazuje również podziałkę pomocniczą (np. noniusz lub skalę obrotową w rękojeści), dodać/uwzględnić jej wskazanie zgodnie z konstrukcją klucza.
Odpowiedź "117,00 in·lb" jest prawidłowa, ponieważ odpowiada dokładnemu położeniu wskaźnika/nastawy na rysunku w jednostkach calofunt (in·lb). Warianty błędne różnią się od prawidłowego wyniku o niewielkie wartości, które najczęściej wynikają z typowych pomyłek w odczycie:
- "107,00 in·lb" – błąd przesunięcia o jedną większą działkę lub odczyt z niewłaściwej części skali (np. przeoczenie pełnej "dziesiątki").
- "110,70 in·lb" – błąd łączenia skali głównej i pomocniczej, gdy część dziesiętna jest wzięta z niewłaściwego miejsca albo zinterpretowana jak "0,7" zamiast "0,0".
- "117,70 in·lb" – błąd zaokrąglania lub odczytania położenia znacznika jako znajdującego się między kreskami, mimo że nastawa jest ustawiona dokładnie na wartości pełnej.
W praktyce lotniczej poprawny moment dokręcania jest krytyczny: zbyt mały sprzyja poluzowaniu połączenia, a zbyt duży może prowadzić do uszkodzenia gwintu lub elementu. Dlatego na egzaminie warto ćwiczyć powolny, metodyczny odczyt skali i zawsze kontrolować jednostki.
