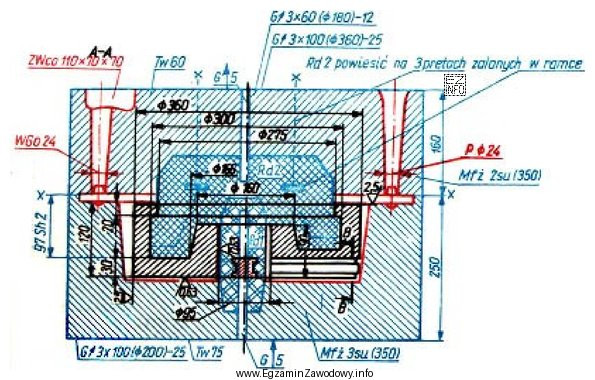

Zadanie sprawdza umiejętność odczytania właściwej informacji z rysunku, a nie wykonywania obliczeń. W dokumentacji oprzyrządowania odlewniczego (form, rdzeni, elementów oprzyrządowania) obok geometrii mogą występować adnotacje technologiczne, czyli krótkie zapisy określające wymagane parametry wykonania.
W treści pytania wskazano konkretnie, że trzeba określić twardość górnej powierzchni formy. Oznacza to, że należy znaleźć na rysunku zapis odnoszący się do twardości i odczytać podaną wartość. W zestawie odpowiedzi jedynie zapis "Tw 60" ma formę typową dla parametru twardości: skrót identyfikujący właściwość oraz liczbową wartość wymagania.
Pozostałe propozycje odpowiedzi nie spełniają tego kryterium:
- "P ϕ 24" zawiera symbol średnicy ϕ, który w rysunku technicznym jest charakterystyczny dla wymiarów elementów okrągłych, a nie dla opisu twardości powierzchni.
- "G 5" jest zbyt ogólne i nie wskazuje jednoznacznie parametru twardości; w praktyce takie krótkie zapisy częściej odnoszą się do innych cech/klas lub oznaczeń pomocniczych.
- "Mfż 2su(350)" ma strukturę złożonego skrótu i wartości w nawiasie, co typowo odpowiada innym informacjom technologicznym lub materiałowym, a nie prostemu oznaczeniu twardości powierzchni.
Wskazówka egzaminacyjna: aby nie pomylić się w podobnych zadaniach, najpierw wypisz, jaki parametr jest pytany (tu: twardość), a dopiero potem szukaj odpowiedzi, która wygląda jak zapis tej właściwości (skrót + wartość). Jeśli widzisz symbole wymiarowe (np. ϕ), to bardzo często nie jest to odpowiedź dotycząca własności materiału/powierzchni.
