Układ wlewowo-zasilający obejmuje elementy, które w praktyce odpowiadają za bezpieczne i kontrolowane doprowadzenie ciekłego metalu do wnęki formy oraz za zasilanie odlewu w trakcie krzepnięcia (kompensowanie skurczu). W zależności od rozwiązania technologicznego mogą to być m.in. wlew główny, kanały wlewowe, doprowadzenia (wlewy dopływowe) oraz elementy zasilające (np. nadlewy). Poprawne rozpoznanie tych elementów na rysunku jest istotne dla modelarza odlewniczego, bo wpływa na wykonanie oprzyrządowania i późniejszą jakość odlewu.

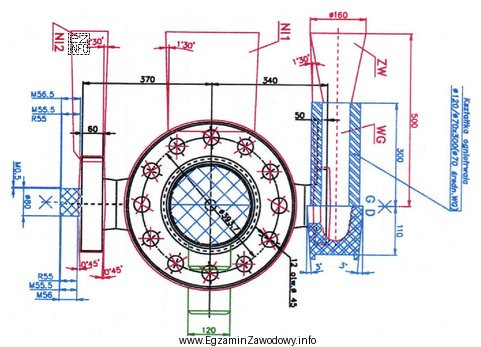

W tego typu zadaniach kluczowe jest, aby nie kierować się intuicją ("jaki kolor zwykle się stosuje"), tylko odczytać konwencję zastosowaną w danym rysunku. Jeżeli rysunek ma legendę, to ona rozstrzyga, jaki kolor odpowiada konkretnemu zespołowi elementów. W przedstawionym rysunku układ wlewowo-zasilający jest oznaczony kolorem czerwonym, dlatego taka odpowiedź jest poprawna.
Pozostałe odpowiedzi są niepoprawne, ponieważ wskazują barwy, którymi na tej ilustracji nie oznaczono układu wlewowo-zasilającego. Typowy błąd na egzaminie polega na przenoszeniu przyzwyczajeń z innych rysunków lub pomijaniu fragmentu ilustracji, na którym widać kolorowe wyróżnienia. Warto najpierw zlokalizować na rysunku kanały doprowadzające metal i elementy zasilające, a dopiero potem sprawdzić, jakim kolorem są one wyróżnione.
Wskazówka egzaminacyjna: w pytaniach "oznaczono na rysunku kolorem" zawsze najpierw szukaj legendy albo jednoznacznie zaznaczonych obszarów, a dopiero później porównuj je z odpowiedziami. To ogranicza ryzyko wyboru odpowiedzi na podstawie skojarzeń kolorystycznych.
