KWALIFIKACJA ELE2 - CZERWIEC 2018 (test 2)



PYTANIE NR 36.
Na podstawie rysunku określ wymiar, który opisuje wysokość zawieszenia opraw oświetleniowych w sali lekcyjnej.

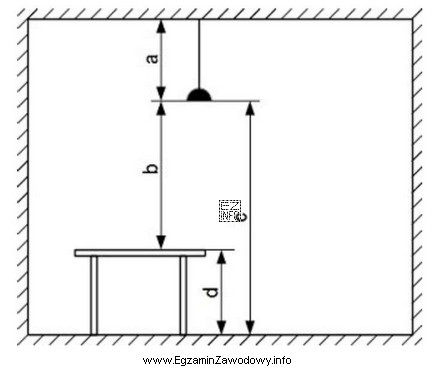

Ilustracja przedstawia schematyczny przekrój pionowy pomieszczenia (np.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Wysokość zawieszenia oprawy określa się jako pionową odległość od poziomu podłogi do dolnej krawędzi oprawy. Na rysunku tylko wymiar "c" jest prowadzony od podłogi do oprawy. Wymiar "a" dotyczy zwisu od sufitu, a "b" i "d" odnoszą się do płaszczyzny pracy (blatu).

Pełne wyjaśnienie:

W instalacjach oświetleniowych rozróżnia się kilka pionowych odległości, które łatwo pomylić, bo wszystkie są mierzone "w górę i w dół". Kluczowe jest jednak miejsce odniesienia.

Wysokość zawieszenia opraw oświetleniowych w ujęciu instalacyjnym to odległość pionowa mierzona od poziomu podłogi do dolnej krawędzi oprawy. Taki wymiar pozwala jednoznacznie określić położenie oprawy w pomieszczeniu i jest użyteczny przy weryfikacji montażu oraz przy obliczeniach oświetleniowych (natężenie, równomierność, ryzyko olśnienia).

Na rysunku wymiar "c" jest narysowany dokładnie między podłogą a dołem oprawy, więc odpowiada definicji wysokości zawieszenia.

  • Odpowiedź "Wymiar a" jest niepoprawna, ponieważ pokazuje odległość od sufitu do oprawy, czyli długość zwisu/zwieszaka. To inny parametr montażowy.
  • Odpowiedź "Wymiar b" jest niepoprawna, bo przedstawia odległość od oprawy do blatu, czyli wysokość nad płaszczyzną pracy; taka odległość bywa używana w obliczeniach, ale nie jest "wysokością zawieszenia od podłogi".
  • Odpowiedź "Wymiar d" jest niepoprawna, ponieważ dotyczy wysokości płaszczyzny pracy (od podłogi do blatu), a nie położenia oprawy.

Wskazówka egzaminacyjna: zawsze śledź groty wymiarowe i sprawdzaj, czy dolny punkt pomiaru jest na podłodze (wysokość zawieszenia), czy na suficie (zwis), czy na blacie (płaszczyzna pracy).

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest wysokość zawieszenia oprawy oświetleniowej?
To pionowa odległość mierzona od poziomu podłogi do dolnej krawędzi oprawy. Ten parametr opisuje położenie oprawy w pomieszczeniu i jest inną wielkością niż długość zwisu od sufitu.
Jak odróżnić wysokość zawieszenia od długości zwisu na rysunku?
Sprawdź punkty odniesienia grotów wymiarowych. Jeśli dolny punkt jest na podłodze, to jest wysokość zawieszenia. Jeśli górny punkt jest na suficie, a dolny na oprawie, to jest długość zwisu (zwieszaka).
Dlaczego wymiary od sufitu i od podłogi nie oznaczają tego samego?
Bo mają różne poziomy odniesienia. Pomieszczenia mogą mieć różną wysokość, sufity podwieszane lub inne warstwy wykończeniowe. Dlatego wymiar od podłogi opisuje pozycję oprawy "w przestrzeni", a od sufitu opisuje element mocujący (zwis).
Co oznacza wymiar między oprawą a blatem stołu?
To zwykle wysokość oprawy nad płaszczyzną pracy (np. nad blatem). Taki wymiar pomaga ocenić warunki oświetlenia stanowiska, ale nie jest tym samym co wysokość zawieszenia liczona od podłogi.
Jakie są typowe błędy przy odczycie wymiarów opraw na przekroju?
Najczęściej myli się wymiar zwisu (sufit–oprawa) z wysokością zawieszenia (podłoga–oprawa) oraz ignoruje się groty wymiarowe. Błąd wynika z tego, że oba wymiary są pionowe i biegną w pobliżu oprawy.
Kiedy w praktyce mierzy się wysokość zawieszenia od podłogi?
Podczas montażu i odbioru robót, gdy trzeba potwierdzić zgodność z projektem. Wysokość od podłogi jest też wygodna do kontroli na budowie, bo posadzka stanowi stały poziom odniesienia w pomieszczeniu.
Czy wysokość zawieszenia wpływa na olśnienie i komfort w klasie?
Tak. Zbyt nisko zawieszona oprawa może powodować olśnienie i dyskomfort wzrokowy, a zbyt wysoko — spadek natężenia oświetlenia na stanowiskach pracy. Dlatego prawidłowe określenie wysokości zawieszenia jest istotne projektowo i wykonawczo.
Jak rozpoznać płaszczyznę pracy na schemacie sali lekcyjnej?
Płaszczyzna pracy jest zwykle pokazana jako powierzchnia blatu (biurka/stolu). Wymiary liczone do tej linii opisują wysokość blatu od podłogi albo odległość oprawy od blatu, a nie wysokość zawieszenia oprawy od posadzki.
Jakie pojęcia warto zapamiętać do takich zadań z rysunku?
Najważniejsze są: podłoga jako poziom odniesienia, sufit jako miejsce mocowania, dolna krawędź oprawy, zwis oraz płaszczyzna pracy. Te elementy determinują, jaki wymiar należy wybrać.
Jak szybko sprawdzić na egzaminie, który wymiar jest poprawny?
Najpierw zlokalizuj podłogę i oprawę. Następnie wybierz ten wymiar, którego groty są na podłodze i na dolnej krawędzi oprawy. Nie wybieraj wymiaru zaczynającego się na suficie, jeśli pytanie dotyczy wysokości od podłogi.
info

Statystycznie 66% uczniów zna prawidłową odpowiedź. średnie

W praktyce zawodowej kluczowe jest to, że wysokość zawieszenia oprawy określa się jako pionową odległość od poziomu podłogi do dolnej krawędzi oprawy.

Źródła:

  • PN-EN 12464-1, "Światło i oświetlenie — Oświetlenie miejsc pracy — Część 1: Miejsca pracy we wnętrzach" (norma; definicje i wymagania dotyczące oświetlenia wnętrz).

Materiały:

  • PN-EN 12464-1 (oświetlenie miejsc pracy we wnętrzach) – część definicyjna i wymagania
  • Podręczniki z rysunku technicznego budowlanego/instalacyjnego (przekroje, wymiarowanie)
  • Materiały szkolne z podstaw projektowania i montażu oświetlenia wewnętrznego
