KWALIFIKACJA DRM4 - STYCZEŃ 2023



PYTANIE NR 30.

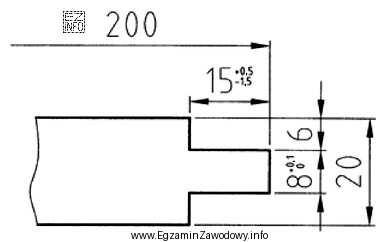

Na podstawie rysunku wskaż dopuszczalną dolną odchyłkę długości czopa.
Na podstawie rysunku wskaż dopuszczalną dolną odchyłkę długoś
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na rysunku technicznym przedstawiono wymiar nominalny czopa jako 15 mm z tolerancją -0,5 mm do -1,5 mm. Oznacza to, że minimalny dopuszczalny wymiar czopa wynosi 15 mm - 1,5 mm = 13,5 mm. Stąd dopuszczalna dolna odchyłka długości czopa wynosi -1,5 mm.
