Przekładnik prądowy ma uzwojenie pierwotne (w torze prądowym instalacji) oraz jedno lub więcej uzwojeń wtórnych. W praktyce stosuje się różne uzwojenia wtórne do różnych celów, najczęściej:
- pomiarowych – zasilają aparaturę pomiarową (np. układy pomiaru prądu, liczniki energii, rejestratory),
- zabezpieczeniowych – zasilają układy zabezpieczeń (np. przekaźniki nadprądowe, różnicowe), które muszą poprawnie działać także przy większych prądach zwarciowych.

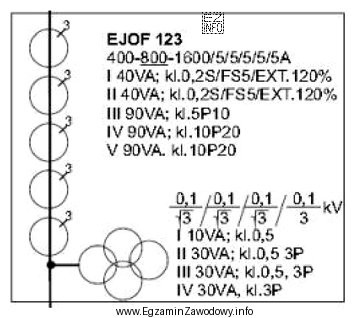

W zadaniu kluczowe jest czytanie schematu: nie wybiera się uzwojeń "z nazwy" ani po samej numeracji I–V, lecz po tym, dokąd prowadzą ich zaciski. Uzwojenia pomiarowe są włączone w obwód, w którym znajdują się symbole przyrządów/układów pomiaru; uzwojenia zabezpieczeniowe prowadzą do elementów typowych dla toru zabezpieczeń.
Na schemacie uzwojenia I i II są wykorzystane w torze pomiarowym, dlatego stanowią poprawną odpowiedź.
Dlaczego pozostałe odpowiedzi są błędne?
- III i V – na schemacie nie tworzą pary pracującej w torze pomiarowym; co najmniej jedno z nich jest prowadzone do innego celu (np. zabezpieczeń lub funkcji pomocniczych).
- IV i V – wskazują uzwojenia, które nie są podłączone do aparatury pomiarowej zgodnie z ideą toru pomiarowego.
- III i IV – podobnie, zestaw nie odpowiada połączeniom wskazującym na cel pomiarowy.
Wskazówka egzaminacyjna: jeśli na schemacie występuje kilka uzwojeń wtórnych, najpierw odnajdź odbiorniki (pomiar czy zabezpieczenia), a dopiero potem przypisz do nich właściwe oznaczenia uzwojeń.
