KWALIFIKACJA ELM6 - WRZESIEŃ 2015



PYTANIE NR 20.

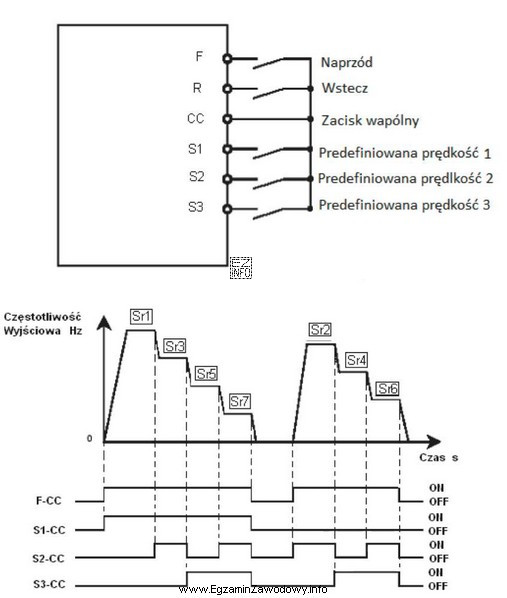

Na podstawie schematu połączeń wejść sterujących falownika oraz wykresów czasowych, określ które zaciski falownika należy połączyć z zaciskiem CC, aby po załączeniu przycisku "Naprzód" (F-CC) uzyskać najmniejszą z zaprogramowanych prędkości obrotowych silnika.
Na podstawie schematu połączeń wejść sterujących falownika oraz
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Aby uzyskać najmniejszą z zaprogramowanych prędkości obrotowych silnika po załączeniu przycisku "Naprzód" (F-CC), należy połączyć zaciski S1, S2 i S3 z zaciskiem CC. Na podstawie wykresów czasowych, połączenie wszystkich trzech zacisków S1, S2 i S3 z CC powoduje, że falownik będzie pracował z najniższą częstotliwością wyjściową, co odpowiada najmniejszej prędkości obrotowej silnika.
