KWALIFIKACJA INF1 - PAŹDZIERNIK 2016

PYTANIE NR 33.

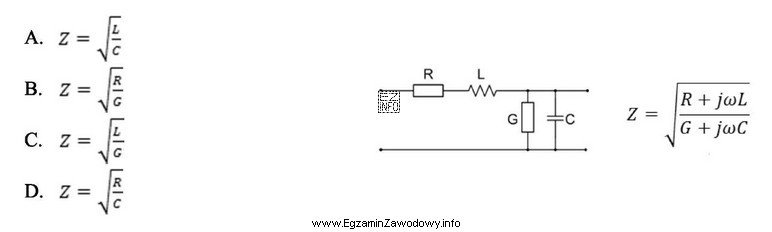

Na podstawie schematu zastępczego linii długiej można określić impedancję falową, która opisana jest podanym wzorem. W przypadku linii bezstratnej wzór upraszcza się do postaci:
Ilustracja przedstawia schemat zastępczy linii długiej, który jest używany w kontekście egzaminu zawodowego dla technika
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
W linii bezstratnej przyjmuje się, że rezystancja jednostkowa R i konduktancja upływu G są równe 0.
Wtedy ogólny wzór na impedancję falową linii (zależny od R, L, G, C) upraszcza się do postaci rzeczywistej: Z0 = √(L/C), gdzie L i C są parametrami na jednostkę długości.

Pełne wyjaśnienie:

Impedancja falowa (charakterystyczna) linii transmisyjnej Z0 to stosunek napięcia do prądu fali biegnącej wzdłuż linii. Dla modelu o parametrach rozłożonych używa się wielkości jednostkowych: rezystancji R [Ω/m], indukcyjności L [H/m], konduktancji upływu G [S/m] i pojemności C [F/m].

W ujęciu ogólnym (dla linii stratnej) Z0 wynika z zależności między parametrami rozłożonymi i ma postać pierwiastka z ilorazu wyrażeń zawierających R + jωL oraz G + jωC. Kluczowy krok w tym zadaniu to rozpoznanie, co oznacza "linia bezstratna".

Linia bezstratna jest idealizacją, w której:

  • R = 0 (brak strat rezystancyjnych przewodników),
  • G = 0 (brak strat dielektrycznych i upływności izolacji).

Po podstawieniu tych założeń część "stratna" znika i impedancja falowa przestaje zależeć od częstotliwości w tym modelu. Otrzymuje się prostą zależność:

Z0 = √(L/C).

Warto zapamiętać kontrolę jednostek: H/F ma wymiar Ω², więc pierwiastek daje Ω, co jest spójne z interpretacją impedancji. Częste pomyłki wynikają z:

  • odwrócenia ilorazu (√(C/L) nie ma właściwego sensu fizycznego dla impedancji i prowadzi do błędnych jednostek),
  • mieszania tego wzoru z innymi zależnościami z teorii fal (np. stałą propagacji),
  • traktowania L i C jak elementów skupionych w jednym miejscu obwodu, a nie parametrów na jednostkę długości.

W praktyce w torach telekomunikacyjnych (np. kable koncentryczne, skrętka) dąży się do dopasowania impedancji charakterystycznej, aby ograniczyć odbicia. Zależność √(L/C) wyjaśnia, dlaczego geometria przewodów i własności dielektryka wpływają na wartość Z0.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Impedancja falowa (charakterystyczna) to stosunek napięcia do prądu fali biegnącej wzdłuż linii. Opisuje "naturalne" obciążenie linii: gdy obciążenie równa się Z0, nie powstają odbicia. Jednostką jest om [Ω].
Są to parametry rozłożone na jednostkę długości: R [Ω/m] (straty przewodnika), L [H/m] (indukcyjność), G [S/m] (upływność/straty dielektryka) i C [F/m] (pojemność). Razem opisują zachowanie fali wzdłuż linii.
W modelu teoretycznym linia jest bezstratna, gdy przyjmuje się R=0 i G=0. Oznacza to brak strat w przewodnikach oraz brak strat i upływności w izolacji. W praktyce jest to przybliżenie, ale często użyteczne do obliczeń.
W ogólnym wzorze Z0 występują składniki (R + jωL) oraz (G + jωC). Gdy R=0 i G=0, znikają człony stratne i pozostaje iloraz jωL do jωC, który skraca się do L/C. Pierwiastek daje √(L/C).
Dobrym testem są jednostki. L ma jednostkę H/m, a C ma F/m, więc L/C ma jednostkę H/F = Ω². Po spierwiastkowaniu dostajesz Ω, czyli poprawny wymiar impedancji. Jeśli po takim teście nie wychodzą omy, wzór jest podejrzany.
W idealnym modelu bezstratnym (R=0, G=0) Z0=√(L/C) nie zależy od częstotliwości. W rzeczywistych kablach pewna zależność może wystąpić przez straty, efekt naskórkowy i parametry dielektryka, ale to wykracza poza uproszczenie egzaminacyjne.
Najczęstsze pomyłki to: odwrócenie ilorazu (√(C/L)), pominięcie warunku R=0 i G=0, oraz mylenie Z0 z impedancją wejściową zależną od długości linii i obciążenia. Pomaga pamiętać: "Z0 to własność linii, nie obciążenia".
L i C to parametry na metr, wynikające z geometrii żył i właściwości izolacji. Zmiana odległości między przewodami, średnic, ekranu lub przenikalności dielektryka zmienia C i L, a przez to wpływa na Z0 oraz dopasowanie toru.
Odbicia powstają, gdy impedancja obciążenia różni się od impedancji falowej linii. Jeśli obciążenie równa się Z0, fala "widzi" ciągłość warunków propagacji i nie ma powodu do częściowego odbicia. To kluczowe w torach o wyższych częstotliwościach.
Utrwal definicje R, L, G, C oraz znaczenie pojęć "bezstratna" i "stratna". Ćwicz rozpoznawanie, jakie założenia upraszczają wzory, i stosuj kontrolę jednostek. Warto też przerobić zadania o dopasowaniu i o tym, kiedy pojawiają się odbicia.
info

To pytanie poprawnie rozwiązuje 33% zdających egzamin. bardzo trudne

Źródła:

  • David M. Pozar, "Microwave Engineering", 4th edition, Wiley, rozdział dotyczący linii transmisyjnych i impedancji charakterystycznej (Transmission Lines, Z0).
  • R. E. Collin, "Foundations for Microwave Engineering", 2nd edition, IEEE Press, część o liniach transmisyjnych (definicja i wyprowadzenie Z0).
  • F. T. Ulaby, U. Ravaioli, "Fundamentals of Applied Electromagnetics", 7th edition, Pearson, rozdział o liniach transmisyjnych (parametry rozłożone i Z0).

Materiały:

  • Podręczniki z teorii linii długich i fal elektromagnetycznych (mikrofale/linie transmisyjne)
  • Notatki z elektrotechniki/telekomunikacji: parametry rozłożone R, L, G, C
  • Zadania rachunkowe z dopasowania impedancyjnego i interpretacji Z0
