Naddatek obróbkowy to zapas materiału pozostawiany na wcześniejszych operacjach (np. po obróbce zgrubnej), aby w operacji końcowej uzyskać wymaganą dokładność wymiarową i jakość powierzchni. W przypadku szlifowania (zwykle jako obróbki wykańczającej) naddatki są na ogół mniejsze niż dla operacji zgrubnych, bo celem jest przede wszystkim poprawa dokładności i chropowatości, a nie duże zbieranie materiału.

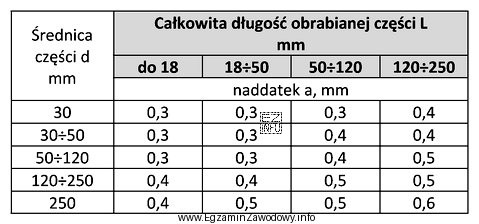

W tym zadaniu kluczowe jest, że odpowiedź należy odczytać z tabeli dla dwóch parametrów geometrycznych: średnicy wału d=80 mm oraz jego długości L=90 mm. Dodatkowo tabela dotyczy konkretnie powierzchni czołowej, czyli płaszczyzny prostopadłej do osi wału (nie powierzchni walcowej). Po wskazaniu odpowiedniego zakresu średnic i długości w tabeli, otrzymuje się naddatek 0,4 mm.
- Dlaczego "0,4 mm" jest poprawne? Bo odpowiada wartości przypisanej w tabeli dla kombinacji d=80 mm oraz L=90 mm dla szlifowania powierzchni czołowej.
- Dlaczego "0,3 mm" jest błędne? To typowy błąd polegający na odczycie z sąsiedniego przedziału (np. dla mniejszej średnicy/długości) albo na intuicyjnym zaniżeniu naddatku bez sprawdzenia tabeli.
- Dlaczego "0,5 mm" jest błędne? Często wynika z wyboru wartości "pośrodku" lub pomylenia tabeli dla innej powierzchni/operacji. Bez właściwego wiersza i kolumny w tabeli nie można tej wartości uznać za poprawną.
- Dlaczego "0,6 mm" jest błędne? To z kolei może pochodzić z odczytu dla większego zakresu wymiarów lub z mylenia naddatku dla obróbki mniej dokładnej z naddatkiem dla szlifowania wykańczającego.
Wskazówka egzaminacyjna: zawsze sprawdź nagłówki tabeli (co jest w wierszach, co w kolumnach) i upewnij się, że odczyt dotyczy powierzchni czołowej, a nie walcowej. W zadaniach tabelarycznych większość błędów wynika nie z braku wiedzy o procesie, lecz z nieuwagi przy wyborze przedziału.
