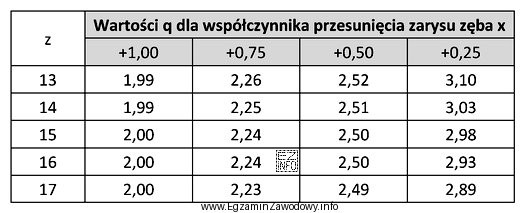

W zadaniu sprawdzana jest umiejętność korzystania z danych tabelarycznych używanych w projektowaniu uzębień. Współczynnik przesunięcia zarysu x (profil shift) dobiera się/odczytuje zależnie od typu uzębienia (tu: zewnętrzne) oraz parametrów geometrycznych, m.in. kąta przyporu α0 i liczby zębów z. W treści dodatkowo podano współczynnik kształtu zęba q, który w tej konwencji służy do wskazania właściwego zakresu w tabeli.
Poprawna procedura rozwiązania jest następująca:
- wybierasz część tabeli przeznaczoną dla uzębienia zewnętrznego oraz dla α0=20°,
- odszukujesz pozycję odpowiadającą z=15,
- następnie w obrębie tej pozycji wybierasz kolumnę/wiersz dla q=2,50,
- z przecięcia odczytujesz wartość x.
Dla zestawu danych: α0=20°, z=15, q=2,50 tabela wskazuje +0,50, więc odpowiedź "+0,50" jest zgodna z odczytem.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "+0,25" zwykle wynika z odczytu z sąsiedniego pola (np. innego q lub innej liczby zębów) albo z błędnego założenia, że przesunięcie ma być "niewielkie".
- "+0,75" może być skutkiem przesunięcia się o jedną kolumnę/wiersz lub pomylenia tabel dla innych warunków (np. innego zakresu parametrów).
- "+1,00" jest wartością skrajną w typowych zestawieniach i często pojawia się jako "największa z podanych", co bywa wybierane intuicyjnie, ale nie wynika z odczytu dla z=15 i q=2,50.
Wskazówka egzaminacyjna: przy zadaniach "na podstawie tabeli" kluczowe jest dokładne trafienie w właściwą część zestawienia (typ uzębienia, α0) oraz zachowanie konsekwencji w odczycie jednostek i zapisu liczbowego (znak +/−, przecinek dziesiętny).
