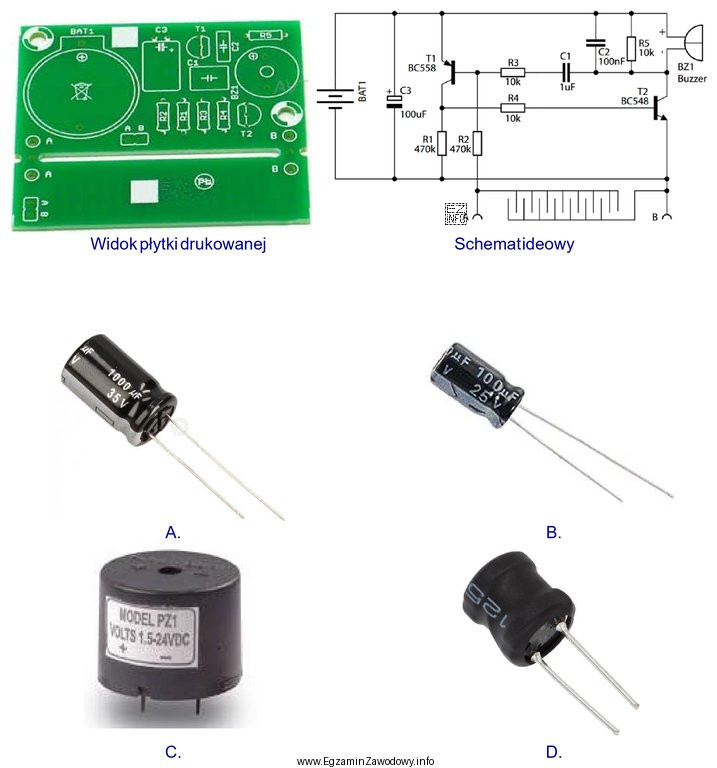

W oznaczeniach stosowanych na schematach elektronicznych litera C jest standardowo przypisana do kondensatorów. Indeks (tu: 3) rozróżnia konkretny egzemplarz kondensatora w danym układzie, aby można go było jednoznacznie powiązać z polem montażowym na PCB.
W tym zadaniu kluczowe są dwa kroki:
- Identyfikacja typu elementu – oznaczenie "C3" oznacza, że na płytce w tym miejscu ma znaleźć się kondensator, a nie np. rezystor, dioda czy układ scalony.
- Odczyt parametrów ze schematu – dla C3 wskazano pojemność 100 µF oraz że jest to kondensator elektrolityczny. Taki kondensator jest elementem spolaryzowanym, czyli ma wyraźnie oznaczone wyprowadzenia "+" i "−".
Dlaczego poprawną odpowiedzią jest "kondensator elektrolityczny 100 µF"? Ponieważ spełnia jednocześnie: (1) rodzaj elementu wymagany przez oznaczenie C3, (2) wymaganą wartość pojemności, (3) typ technologiczny/rodzaj dielektryka wynikający z opisu/symbolu na schemacie.
Dlaczego pozostałe odpowiedzi są błędne (typowe pułapki)?
- Inny typ kondensatora (np. ceramiczny/foliowy) – może mieć podobny "kształt" na rysunku PCB, ale różni się parametrami i przeznaczeniem; dodatkowo często nie jest spolaryzowany, więc nie odpowiada wymaganiom, jeśli na schemacie przewidziano elektrolit.
- Inna pojemność – nawet jeśli to kondensator elektrolityczny, wartość inna niż 100 µF zmienia stałą czasową filtracji lub pracy układu (np. w zasilaniu, odsprzęganiu, układach RC), więc nie jest zgodna z dokumentacją.
- Inny element niż kondensator – wybór na podstawie wyglądu pola lutowniczego bez sprawdzenia schematu to częsty błąd; oznaczenia na PCB i schemacie mają prowadzić do jednoznacznego doboru części.
Wskazówka egzaminacyjna: zawsze zaczynaj od oznaczenia literowego (C/R/D/U itd.), potem sprawdź wartość i ewentualne cechy szczególne (np. polaryzacja). Przy elektrolitach dodatkowo zweryfikuj zgodność oznaczeń "+/-" na PCB z elementem, bo odwrotne wlutowanie bywa przyczyną awarii.
