KWALIFIKACJA ELE11 - PAŹDZIERNIK 2016

Odczytaj z wykresu dwie wartości mocy: początkową i końcową.

Następnie policz iloraz: moc_końcowa / moc_początkowa. Wynik 8 oznacza "8‑krotny wzrost". Nie licz różnicy, bo to byłby przyrost, a nie krotność.

W turbinie wiatrowej zależność mocy od prędkości nie musi być liniowa i może mieć ograniczenia (np. zakres regulacji, nasycenie mocy).

Dlatego o krotności decydują konkretne wartości odczytane z krzywej, a nie samo porównanie 6 m/s i 18 m/s.

"8‑krotny" znaczy, że moc przy 18 m/s jest osiem razy większa niż przy 6 m/s.

W praktyce pomaga to oszacować, jak zmiana warunków wiatrowych wpływa na uzysk energii oraz czy turbina pracuje zgodnie z oczekiwaną charakterystyką.

Najczęstsze pomyłki to: odczyt z niewłaściwej osi, pominięcie skali/podziałki, odczyt z innej krzywej (gdy wykres ma kilka serii) oraz liczenie różnicy zamiast ilorazu.

Warto zaznaczyć oba punkty i dopiero potem policzyć krotność.

Nie. Wzrost mocy zależy od konkretnej turbiny i jej sterowania oraz od tego, czy nie osiągnięto ograniczeń (np. mocy znamionowej).

Dlatego w zadaniach egzaminacyjnych kluczowe jest to, co pokazuje wykres/charakterystyka, a nie ogólne założenia.

Znajdź na osi prędkości wiatru punkt 6 m/s, poprowadź pionowo do krzywej i odczytaj moc z osi mocy. To samo zrób dla 18 m/s.

Jeśli skala jest gęsta, odczyt wykonuj ostrożnie, korzystając z siatki lub podziałek pomocniczych.

Pytanie dotyczy wzrostu względnego, czyli ile razy moc się zmienia, a nie jaką ma wartość bezwzględną.

To typowe w analizie eksploatacyjnej: porównuje się pracę urządzenia w dwóch punktach pracy i podaje relację, łatwą do interpretacji.

Po odczycie dwóch mocy wykonaj szybki test: jeśli P(6) jest np. około 100 kW, to P(18) powinno być około 800 kW przy krotności 8.

Jeśli wychodzi zupełnie inny rząd wielkości, wróć do wykresu i sprawdź skale osi.

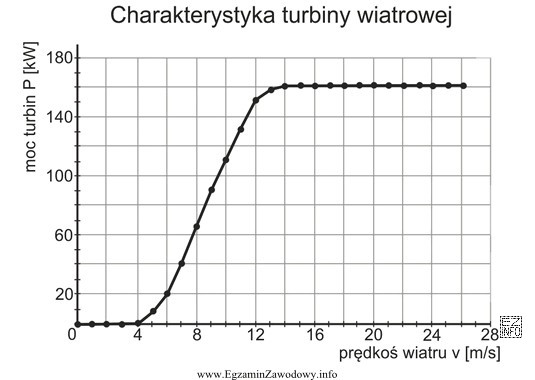

Charakterystyka mocy (krzywa mocy) pokazuje, jak moc turbiny zmienia się wraz z prędkością wiatru.

Wykres może uwzględniać obszar rozruchu, wzrost mocy oraz ewentualne ograniczanie mocy. W zadaniach służy do odczytu P(v) w konkretnych punktach.

Ćwicz regularnie odczyt punktów z wykresów i licz krotności/zmiany procentowe. Zwracaj uwagę na jednostki i skale osi.

Dodatkowo warto przejrzeć przykładowe charakterystyki urządzeń energetycznych (w tym turbin) i wykonywać krótkie obliczenia porównawcze z dwóch punktów pracy.
