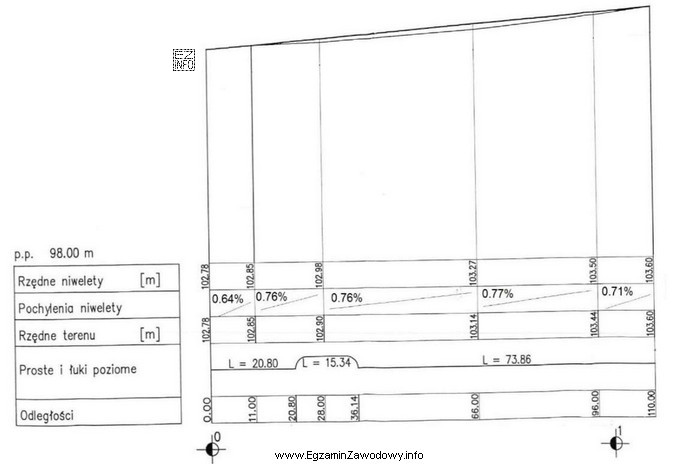

W tego typu zadaniach kluczowa jest umiejętność czytania dokumentacji, a nie wykonywanie rachunków. Należy zidentyfikować na profilu podłużnym fragment odpowiadający krzywej (łukowi) oraz sposób, w jaki autor rysunku podaje jego długość: może to być opis na osi kilometrażu, podpis przy elemencie, zestawienie parametrów lub inny jednoznaczny zapis.
Odpowiedź "15,34 m" jest poprawna, bo jest zgodna z wartością długości łuku oznaczoną na załączonym profilu i wynika z odczytu wprost z rysunku (z opisu lub ze skali). W praktyce należy zwrócić uwagę na:
- Skalę poziomą (kilometraż/odległość wzdłuż trasy) – to ona decyduje o odczycie długości w metrach.
- Miejsce początku i końca elementu – czy długość dotyczy samego łuku, czy odcinka obejmującego także fragmenty przejściowe.
- Jednostki i zapis dziesiętny – łatwo pomylić wartości o podobnym zapisie.
Dlaczego pozostałe odpowiedzi są błędne? Wartości "20,80 m", "36,14 m", "73,86 m" nie odpowiadają długości tego samego elementu geometrycznego odczytanej z profilu: mogą wynikać z pomylenia długości łuku z innym odcinkiem (np. dłuższym fragmentem kilometrażu) albo z błędnego zastosowania skali (odczyt z niewłaściwej osi lub nieuwzględnienie podziałki). Egzaminacyjnie najbezpieczniej jest zawsze najpierw odnaleźć dokładne oznaczenie elementu, a dopiero potem odczytać wartość z właściwej osi/skali.
