KWALIFIKACJA MEC9 - WRZESIEŃ 2015



PYTANIE NR 12.
Na podstawie zamieszczonego schematu montażu, określ ile sztuk wkrętów należy przygotować do montażu zespołu tarczy zapadki.

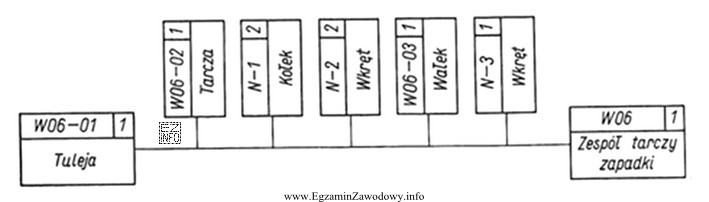

Ilustracja przedstawia schemat montażu zespołu tarczy zapadki, który jest częścią egzaminu zawodowego dla technika mechanika
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Aby ustalić liczbę wkrętów do montażu zespołu tarczy zapadki, należy na schemacie montażu zidentyfikować wszystkie punkty mocowania tego zespołu i policzyć oznaczone wkręty przypisane wyłącznie do niego.
Na rysunku tego zadania liczba takich wkrętów wynosi 3 szt.

Pełne wyjaśnienie:

Zadanie sprawdza praktyczną umiejętność pracy z dokumentacją montażową: należy przygotować właściwą liczbę elementów złącznych (wkrętów) potrzebnych do zmontowania wskazanego zespołu.

Jak dojść do wyniku?

  • Najpierw odnajdź na schemacie montażu zespół tarczy zapadki (czyli elementy, które tworzą ten podzespół).
  • Następnie zidentyfikuj miejsca mocowania tego zespołu: punkty, w których tarcza zapadki jest przykręcana do elementu współpracującego.
  • Policz wyłącznie te wkręty, które są przypisane do tego zespołu. Jeśli rysunek zawiera inne łączniki w pobliżu (dla sąsiednich części), nie należy ich uwzględniać.

Dlaczego poprawna odpowiedź to 3 szt.?
Na schemacie montażu dla tego zadania widać trzy wkręty mocujące zespół tarczy zapadki (trzy odrębne punkty/pozycje mocowania tego zespołu). Taka liczba jest więc wymagana do przygotowania kompletacji.

Dlaczego pozostałe odpowiedzi są niepoprawne?

  • 2 szt. – typowy błąd pominięcia jednego punktu mocowania (np. element może być częściowo zasłonięty lub narysowany w innym rzucie/fragmencie).
  • 4 szt. – zwykle wynika z doliczenia dodatkowego wkrętu, który należy do sąsiedniego elementu, a nie do zespołu tarczy zapadki.
  • 5 szt. – najczęściej efekt zsumowania różnych rodzajów łączników (np. wkrętów i innych elementów) albo zliczenia wszystkich widocznych wkrętów w widoku zamiast tylko tych dotyczących wskazanego zespołu.

Wskazówka egzaminacyjna: wykonaj zliczanie "po punktach mocowania" (1, 2, 3…) i po przeliczeniu wróć wzrokiem do początku, aby potwierdzić, że nie pominąłeś/nie doliczyłeś wkrętów z innego zespołu.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Jak policzyć wkręty na schemacie montażu, gdy rysunek jest złożony?
Policz wkręty etapami: (1) znajdź granice zespołu, (2) zaznacz punkty mocowania zespołu, (3) zlicz tylko wkręty przypisane do tych punktów. Na końcu zrób drugie przeliczenie, aby wyeliminować pominięcie elementu.
Co oznacza, że wkręty są "do montażu zespołu tarczy zapadki"?
Chodzi o wkręty, które bezpośrednio służą do połączenia elementów tworzących wskazany zespół lub do jego zamocowania w docelowym miejscu. Nie wlicza się łączników należących do sąsiednich części, nawet jeśli są widoczne w tym samym widoku.
Dlaczego w takich zadaniach łatwo pomylić liczbę wkrętów?
Najczęstszy problem to błędny zakres zliczania: rysunek pokazuje wiele elementów naraz, a część wkrętów może dotyczyć innych zespołów. Dodatkowo punkty mocowania bywają symetryczne lub częściowo zasłonięte, co sprzyja pominięciu jednego mocowania.
Jak odróżnić wkręt od śruby na rysunku montażowym?
W praktyce egzaminacyjnej rozróżnienie wynika z opisu/oznaczenia elementu złącznego w dokumentacji (np. w zestawieniu części lub przy odnośniku). Jeśli brak zestawienia, patrzy się na sposób przedstawienia oraz kontekst połączenia. Zawsze trzymaj się nazwy użytej w poleceniu.
Kiedy zlicza się elementy z rysunku, a kiedy z zestawienia części?
Jeśli do rysunku dołączono zestawienie części, to zwykle ono jest najszybszym źródłem ilości. Gdy polecenie mówi "na podstawie schematu/rysunku", a zestawienia nie ma lub nie obejmuje podzespołu, trzeba policzyć elementy bezpośrednio z widoku montażowego.
Jakie błędy najczęściej powodują wybór odpowiedzi 2 szt. lub 4 szt.?
2 szt. często wynika z pominięcia jednego punktu mocowania (np. przez symetrię lub słabą czytelność). 4 szt. zwykle jest skutkiem doliczenia wkrętu z sąsiedniego elementu albo zsumowania wkrętów z dwóch różnych miejsc, które nie należą do badanego zespołu.
Czy wkręty należy liczyć razem z podkładkami i nakrętkami?
Nie, jeśli pytanie dotyczy wyłącznie wkrętów, to liczysz tylko wkręty. Podkładki, nakrętki czy inne łączniki to osobne pozycje materiałowe. Na egzaminie kluczowe jest trzymanie się dokładnie tego, o co pyta polecenie, bez "dobierania" elementów dodatkowych.
Jak sprawdzić, czy nie policzyłem wkrętów z innego zespołu?
Po zliczeniu wróć do rysunku i prześledź każdy policzony wkręt: upewnij się, że jego oś/położenie prowadzi do elementów zespołu tarczy zapadki. Pomaga też metoda "jeden punkt mocowania = jeden wkręt" (jeśli tak to wynika z konstrukcji na schemacie).
Jak przygotować się do pytań o dokumentację montażową na egzaminie technika mechanika?
Ćwicz na rysunkach złożeniowych i montażowych: wyszukuj podzespoły, identyfikuj elementy złączne i rób szybkie zliczanie. Ucz się też typowych oznaczeń odnośników i zasad czytania widoków. Kluczowa jest praktyka na przykładach, nie sama teoria.
Dlaczego w produkcji liczenie wkrętów przed montażem jest ważne?
Bo wpływa na kompletację i ciągłość pracy stanowiska. Zbyt mała liczba wkrętów powoduje przestój i dodatkowe pobrania z magazynu, a zbyt duża zwiększa rozliczenia i ryzyko pomyłek. Poprawne przygotowanie ilości to element organizacji i nadzoru procesu montażu.
info

Statystycznie 57% uczniów zna prawidłową odpowiedź. średnie

Materiały:

  • Podręczniki do rysunku technicznego maszynowego (czytanie rysunków złożeniowych i montażowych)
  • Materiały dydaktyczne z organizacji montażu i przygotowania produkcji (kompletacja, BOM, marszruta)
  • Instrukcje zakładowe dotyczące identyfikacji elementów złącznych na dokumentacji
