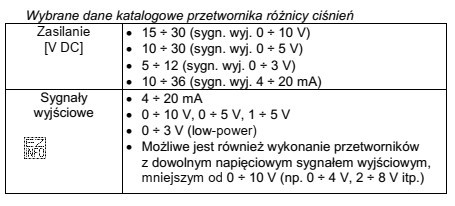

W przetwornikach różnicy ciśnień spotyka się różne wykonania wyjścia: napięciowe oraz prądowe (najczęściej pętla 4–20 mA). Dla każdego typu wyjścia producent podaje w danych katalogowych (tabeli/datasheet) dopuszczalny zakres napięcia zasilania. W tym zadaniu należy wybrać przedział napięcia zasilania właściwy dla prądowego sygnału wyjściowego, a nie dla innych wersji urządzenia.
Odpowiedź 10 ÷ 36 V DC jest prawidłowa, ponieważ odpowiada zakresowi zasilania DC przypisanemu w tabeli do konfiguracji z wyjściem prądowym. Taki zakres jest typowy dla wielu rozwiązań pętli prądowej i zapewnia zapas napięcia potrzebny do poprawnej pracy elektroniki przetwornika oraz obciążenia w pętli.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- 10 ÷ 30 V DC – to przedział węższy; jeśli tabela wskazuje 10 ÷ 36 V DC, zawęża dopuszczalne warunki zasilania i nie jest zgodny z danymi katalogowymi dla tego wariantu.
- 15 ÷ 30 V DC – zarówno zawęża zakres od dołu (wymaga co najmniej 15 V), jak i od góry (tylko do 30 V), więc nie odpowiada odczytowi z tabeli dla wyjścia prądowego.
- 5 ÷ 12 V DC – to zakres charakterystyczny raczej dla niskonapięciowych układów zasilania; w kontekście typowych przetworników przemysłowych z wyjściem prądowym zwykle nie jest to właściwy przedział i nie zgadza się z wartością podaną w tabeli.
Wskazówka egzaminacyjna: zawsze upewnij się, że odczytujesz parametry z wiersza/kolumny dotyczącej konkretnego typu wyjścia (prądowe vs napięciowe) oraz że nie mylisz napięcia zasilania z zakresem sygnału pomiarowego lub zakresem wyjścia.
