KWALIFIKACJA ELE2 - STYCZEŃ 2023 (test 3)

PYTANIE NR 34.

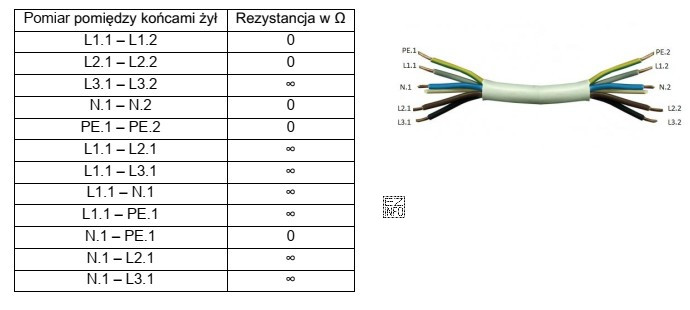

Na podstawie zamieszczonych w tabeli wyników pomiarów dotyczących przewodu przedstawionego na ilustracji określ, które z jego żył są ze sobą zwarte.
Ilustracja przedstawia tabelę wyników pomiarów rezystancji pomiędzy końcami żył przewodu elektrycznego oraz schematyczny
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Zwarcie żył rozpoznaje się po pomiarze wskazującym ciągłość elektryczną, czyli bardzo małą rezystancję (prawie 0) między daną parą żył, przy braku ciągłości dla pozostałych par.
W tabeli taki wynik dotyczy pary "N i PE", dlatego te żyły są ze sobą zwarte.

Pełne wyjaśnienie:

Aby wskazać, które żyły przewodu są ze sobą zwarte, analizuje się wyniki pomiaru rezystancji/ciągłości pomiędzy parami żył. Zwarcie oznacza niezamierzone połączenie elektryczne dwóch żył (np. przez uszkodzoną izolację lub błędne podłączenie), co w pomiarze objawia się jako bardzo mała rezystancja lub sygnał ciągłości (w praktyce: wartość bliska 0 Ω albo wskazanie "beep").

Odpowiedź "N i PE" jest poprawna, ponieważ z tabeli pomiarowej wynika, że właśnie między żyłą neutralną N a żyłą ochronną PE występuje ciągłość/rezystancja charakterystyczna dla zwarcia, podczas gdy pozostałe zestawienia nie wykazują takiego połączenia.

Dlaczego pozostałe propozycje są nieprawidłowe?

  • "N i L3" – byłoby poprawne tylko wtedy, gdy tabela wskazywałaby ciągłość między N i L3. Jeżeli w tabeli jest brak ciągłości (np. OL/∞ lub wyraźnie większa rezystancja), nie można mówić o zwarciu.
  • "L1 i L3" – zwarcie między fazami dawałoby typowo natychmiastowe problemy eksploatacyjne i w pomiarze również objawiałoby się bardzo małą rezystancją. Skoro tabela tego nie potwierdza, para nie jest zwarta.
  • "L1 i PE" – analogicznie, poprawne tylko przy wyniku wskazującym ciągłość dla tej pary. Brak takiego wyniku oznacza, że zwarcia nie stwierdzono.

Wskazówka egzaminacyjna: zawsze szukaj w tabeli jednej pary żył z wynikiem jednoznacznie wskazującym połączenie metaliczne (prawie 0 Ω). Pozostałe pary powinny mieć brak ciągłości lub zdecydowanie wyższe wartości, co oznacza brak zwarcia.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
L1 i L3 to żyły fazowe (przewody zasilające), N to żyła neutralna, a PE to żyła ochronna. W typowych instalacjach N służy do zamknięcia obwodu, a PE do ochrony przeciwporażeniowej i nie powinien przewodzić prądu roboczego w normalnych warunkach.
Zwarcie rozpoznasz po bardzo małej rezystancji lub sygnale ciągłości między dwiema żyłami. Jeśli miernik pokazuje wartość bliską 0 Ω (albo "beep"), a inne pary mają OL/∞ lub dużo większą rezystancję, wskazuje to na zwarcie tej konkretnej pary.
Połączenie N i PE w nieodpowiednim miejscu może powodować prądy błądzące w przewodach ochronnych, fałszywe zadziałania zabezpieczeń oraz wzrost ryzyka porażenia. W praktyce może też utrudniać diagnostykę usterek, bo PE przestaje być wyłącznie przewodem ochronnym.
Brak zwarcia zwykle oznacza brak ciągłości: wskazanie "OL", "∞" albo bardzo dużą rezystancję. Taki wynik sugeruje, że między badanymi żyłami nie ma połączenia metalicznego. Uwaga: interpretacja zależy od typu pomiaru i zakresu miernika.
W wielu przypadkach zwarcie między fazami skutkuje dużym prądem i szybkim zadziałaniem zabezpieczeń, ale na etapie odłączonego przewodu można je wykryć wcześniej pomiarem ciągłości/rezystancji. Na egzaminie decyduje przede wszystkim to, co pokazuje tabela pomiarowa.
Najczęstsze pomyłki to odczyt z niewłaściwego wiersza/kolumny, pominięcie jednostek i skali oraz mylenie kryterium (np. uznanie dużej rezystancji za zwarcie). Warto też sprawdzić, czy tabela dotyczy par żył, a nie np. pomiaru do ekranu lub do ziemi.
Zwarcie to połączenie o bardzo małej rezystancji (prawie 0 Ω). Uszkodzenie izolacji może dawać rezystancję obniżoną, ale nadal wyraźnie większą niż zwarcie. Dlatego ważne jest, jaki pomiar wykonano: test ciągłości wykrywa zwarcia, a test izolacji lepiej ocenia stan izolacji.
Zwykle nie. W zadaniach egzaminacyjnych wystarcza interpretacja: wybierasz parę żył z wynikiem wskazującym ciągłość (bardzo mała rezystancja). Obliczenia mogą pojawić się tylko wtedy, gdy podano progi lub wymagania, ale w typowym wariancie decyduje odczyt tabeli.
Podstawą jest odłączenie zasilania, sprawdzenie braku napięcia oraz odpowiedni dobór przyrządu i zakresu pomiarowego. Nie wolno mierzyć rezystancji na obwodzie pod napięciem. Przewody należy zidentyfikować i unikać przypadkowego zwarcia końcówek podczas pracy.
W praktyce gazowniczej spotyka się elementy wymagające właściwych połączeń ochronnych i wyrównawczych (np. metalowe odcinki instalacji, urządzenia). Umiejętność interpretacji pomiarów ciągłości pomaga wykryć niepożądane połączenia i zwiększa bezpieczeństwo prac w otoczeniu instalacji.
