KWALIFIKACJA TWO3 - STYCZEŃ 2018



PYTANIE NR 1.
Na podstawie zestawienia materiałowego sekcji R1 mocnik ramy wykonany jest z

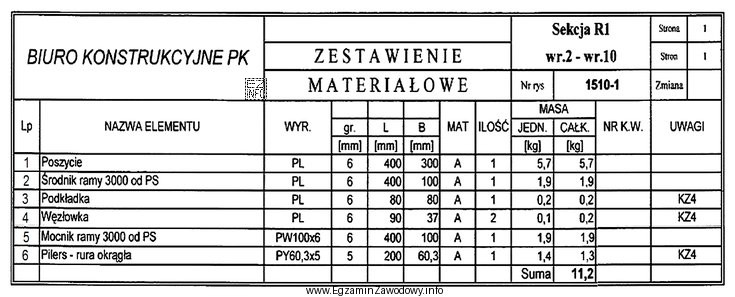

Ilustracja przedstawia tabelę zatytułowaną "Zestawienie materiałowe" z sekcji R1, która jest częścią dokumentacji
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź "płaskownika PW100x6 i długości 400 mm" jest poprawna, ponieważ pytanie odwołuje się do zestawienia materiałowego sekcji R1, a takie zestawienia wskazują dokładny typ wyrobu (płaskownik), jego wymiary (100×6) oraz długość odcinka (400 mm). Pozostałe opcje zmieniają grubość, rodzaj wyrobu lub typ profilu.

Pełne wyjaśnienie:

W pytaniu kluczowe jest sformułowanie "na podstawie zestawienia materiałowego". Zestawienie materiałowe (BOM) jest dokumentem, który jednoznacznie definiuje materiał dla danej części: rodzaj asortymentu (np. płaskownik), wymiary przekroju (np. 100×6) oraz długość odcinka (tu: 400 mm). Dlatego poprawna jest odpowiedź "płaskownika PW100x6 i długości 400 mm", bo zachowuje komplet tych parametrów.

Dlaczego pozostałe odpowiedzi są błędne?

  • "płaskownika PW100x5 i długości 400 mm" – wygląda bardzo podobnie, ale wprowadza zmianę grubości z 6 na 5. W konstrukcjach kadłuba nawet taka różnica jest istotna: wpływa na masę, sztywność i zgodność z dokumentacją. To typowa pułapka na nieuwagę.
  • "blachy o wymiarach 100x6 i długości 400 mm" – podaje te same liczby, ale zmienia rodzaj wyrobu. "Blacha" i "płaskownik" to różne pozycje asortymentowe; w praktyce różnią się sposobem dostawy/klasyfikacją i często technologią przygotowania elementu.
  • "płaskownika łebkowego HP100x6 i długości 400 mm" – zachowuje wymiary i długość, lecz zmienia typ profilu. Profil łebkowy (HP) nie jest tym samym co płaskownik PW; ma inny kształt przekroju i jest stosowany w innych rozwiązaniach konstrukcyjnych.

Wskazówka egzaminacyjna: w tego typu zadaniach czytaj odpowiedzi "znak po znaku". Najpierw porównaj rodzaj materiału (płaskownik/blacha/profil), potem grubość i na końcu długość. Najczęstsze błędy wynikają z przeoczenia jednej cyfry albo z automatycznego utożsamienia blachy z płaskownikiem, gdy pojawiają się te same liczby.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest zestawienie materiałowe (BOM) w budowie kadłuba?
Zestawienie materiałowe (BOM) to wykaz materiałów i detali potrzebnych do wykonania sekcji/elementu. Zwykle podaje typ wyrobu (np. płaskownik), wymiary, długość/sztuki oraz czasem gatunek materiału. Służy do przygotowania produkcji, kompletacji i kontroli zgodności.
Jak odróżnić płaskownik od blachy w dokumentacji warsztatowej?
Najprościej po nazwie asortymentu i sposobie zapisu pozycji w BOM. "Płaskownik" to wyrób prętowy o zadanym przekroju, a "blacha" to wyrób arkuszowy. Nawet gdy liczby 100×6 są takie same, w BOM to różne pozycje materiałowe i nie należy ich zamieniać.
Dlaczego grubość 5 mm i 6 mm nie jest zamienna w konstrukcji kadłuba?
Zmiana grubości wpływa na masę, sztywność i wytrzymałość węzła oraz na dopasowanie do sąsiednich elementów. W montażu sekcji kadłuba niezgodność grubości może powodować problemy przy spawaniu, większe odkształcenia albo konieczność przeróbek, co jest błędem jakościowym.
Co oznacza zapis 100x6 przy płaskowniku?
To wymiary przekroju płaskownika: szerokość 100 oraz grubość 6 (jednostki wynikają z przyjętego standardu zapisu w dokumentacji, najczęściej w milimetrach). W zadaniach egzaminacyjnych trzeba czytać je łącznie z typem wyrobu i długością, bo same liczby nie opisują całej pozycji.
Jak nie pomylić oznaczeń PW i HP w odpowiedziach testowych?
Stosuj kolejność porównania: (1) rodzaj wyrobu, (2) oznaczenie typu/profilu, (3) wymiary, (4) długość. PW i HP mogą wyglądać podobnie, ale oznaczają inny kształt. Jeśli w pytaniu mowa o płaskowniku, odpowiedź z profilem HP zwykle będzie dystraktorem.
Czy długość 400 mm w odpowiedzi jest kluczowa?
Tak, bo BOM często definiuje zarówno przekrój, jak i długość odcinka do wycięcia. W testach długość bywa taka sama w kilku odpowiedziach, ale nie należy jej ignorować: czasem to jedyny parametr różniący opcje. Najlepiej sprawdzać wszystkie pola odpowiedzi, nie tylko pierwsze liczby.
Jakie są typowe pułapki w pytaniach o zestawienie materiałowe?
Najczęściej: zmiana jednej cyfry (np. 5 zamiast 6), podmiana rodzaju wyrobu (blacha zamiast płaskownika) oraz podmiana profilu na "bardziej techniczny" (np. HP). Pułapki działają na nieuwagę, dlatego warto czytać odpowiedzi wolniej i porównywać je linia po linii.
Kiedy w praktyce monter kadłubów korzysta z BOM?
Na etapie kompletacji materiału do sekcji, podczas przygotowania detali do montażu (cięcie, trasowanie), przy weryfikacji dostaw z magazynu oraz w kontroli międzyoperacyjnej. BOM pomaga upewnić się, że użyto właściwego asortymentu i wymiarów zgodnych z dokumentacją.
Jakie informacje poza wymiarami mogą występować w zestawieniu materiałowym?
W zależności od zakładu BOM może zawierać m.in. numer pozycji, nazwę elementu, ilość sztuk, gatunek materiału, masę jednostkową, uwagi technologiczne oraz odniesienie do rysunku. Na egzaminie zwykle sprawdza się umiejętność poprawnego odczytu typu wyrobu i parametrów geometrycznych.
Jak przygotować się do pytań egzaminacyjnych z czytania dokumentacji kadłuba?
Ćwicz na przykładach BOM i prostych rysunkach warsztatowych: identyfikuj rodzaj wyrobu (płaskownik/blacha/profil), odczytuj wymiary i długości, a potem sprawdzaj, czy nie ma "prawie takich samych" pozycji. Dobrą metodą jest zaznaczanie różnic w odpowiedziach przed wyborem.
info

Statystycznie 69% uczniów zna prawidłową odpowiedź. średnie

Według specjalistów z branży: "Pozostałe opcje zmieniają grubość, rodzaj wyrobu lub typ profilu."

Materiały:

  • Instrukcje zakładowe/dokumentacja warsztatowa dotycząca czytania zestawień materiałowych (BOM)
  • Podręczniki lub skrypty z podstaw konstrukcji kadłuba i technologii montażu sekcji
  • Katalogi/atlasy wyrobów hutniczych (płaskowniki, blachy, profile) używane w stoczniach
