Węzłówki są elementami konstrukcyjnymi służącymi do wzmocnienia połączeń (węzłów) między elementami nośnymi, zwłaszcza gdy łączą się one pod kątem i występują duże koncentracje naprężeń. W rejonie pilersu (pionowego słupa łączącego dno z pokładem) węzłówki mają najczęściej postać trójkątnych lub trapezowych blach dospawanych przy końcach słupa, w miejscu jego styku z elementami poziomymi.

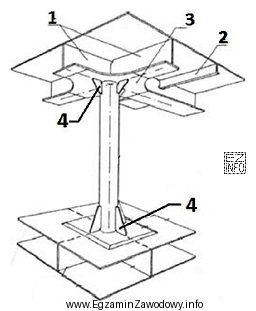

Na rysunku oznaczenie 4 wskazuje właśnie takie lokalne, trójkątne blachy wzmacniające przyspawane wokół końca pilersu. Ich zadaniem jest zwiększenie sztywności węzła oraz "rozprowadzenie" sił z pilersu na szerszy obszar konstrukcji dna i pokładu. Z tego powodu poprawną odpowiedzią są węzłówki.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- Usztywnienie dna to zwykle wzdłużniki/żebra/wręgi denne, czyli elementy pracujące na większym odcinku dna. Nie są to małe, trójkątne blachy skupione przy jednym węźle.
- Wiązary burty odnoszą się do wzmocnień w obrębie burty (poprzeczne/ramowe elementy), a nie do blach w węźle słupa z pokładem lub dnem.
- Usztywnienie pokładu to belki pokładowe i wzdężnice pracujące w płaszczyźnie pokładu na dłuższym odcinku. Oznaczenie 4 dotyczy wzmocnienia miejscowego przy pilersie, nie systemu usztywnień pokładu.
W praktyce montażowej poprawne rozpoznanie węzłówek jest ważne, bo są to elementy krytyczne dla jakości spawania: wymagają dobrego dopasowania, właściwej kolejności spoin i starannej kontroli, ponieważ w węzłach najłatwiej o niezgodności i pęknięcia zmęczeniowe.
