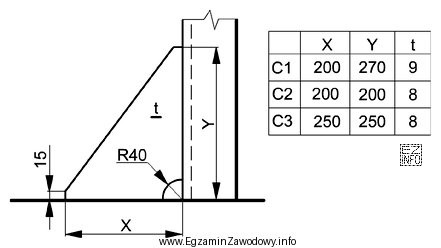

W zadaniach dotyczących elementów kadłuba (takich jak węzłówki) kluczowe jest rozumienie trzech podstawowych informacji:
- t – grubość blachy/elementu, podawana zwykle w milimetrach,
- X i Y – wymiary liniowe detalu, których znaczenie wynika z oznaczeń na rysunku (kierunku strzałek i opisu wymiaru).
Pytanie dotyczy węzłówki C1 o grubości 9 mm, więc pierwszy filtr poprawności jest prosty: odpowiedź musi zawierać t=9. Opcje z t=8 są niezgodne z treścią zadania, nawet jeśli pozostałe liczby wyglądają wiarygodnie.
Po sprawdzeniu grubości pozostają odpowiedzi z t=9. W tym miejscu pojawia się najczęstsza pułapka: zamiana X i Y. Na rysunku technicznym X i Y nie są "dowolnymi dwoma wymiarami", tylko konkretnymi wartościami przypisanymi do konkretnych kierunków wymiarowania. Jeśli detal jest pokazany w określonej orientacji, to X odnosi się do jednego kierunku (np. poziomego), a Y do drugiego (np. pionowego). Odwrócenie ich (np. 270/200 zamiast 200/270) oznacza błędny odczyt.
Dlatego poprawny zestaw to X=200, Y=270, t=9: spełnia warunek grubości i zachowuje właściwe przypisanie wymiarów do oznaczeń na rysunku. Odpowiedź z X=270, Y=200, t=9 jest błędna typowo z powodu pomylenia osi/kierunków wymiarowania. Odpowiedź X=250, Y=250, t=8 odpada dodatkowo przez złą grubość, a X=200, Y=270, t=8 ma poprawne X i Y, ale nie spełnia warunku t=9.
Wskazówka egzaminacyjna: zawsze zaczynaj od parametrów jednoznacznych z treści (tu: t=9), a potem weryfikuj X/Y, patrząc na oznaczenia wymiarów na rysunku, a nie na "ładnie wyglądające" liczby.
