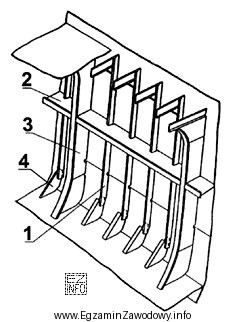

W technologii budowy kadłuba kluczowe jest rozróżnienie między wytworzeniem elementu a montażem elementu do większej struktury. Elementy oznaczone na rysunku jako 2 i 3 są pokazane jako profile składane (złożone ze środnika i półki), typowe dla wzdłużników i wręg w konstrukcji burtowej.
Dlaczego poprawna jest "prefabrykacja wstępna"?
Prefabrykacja wstępna obejmuje wykonywanie pojedynczych części konstrukcyjnych z blach i kształtowników. Dla profili składanych oznacza to m.in. przygotowanie elementów z arkuszy (cięcie na wymiar, ewentualne gięcie) oraz spawanie ich w gotowy profil teowy. Dopiero tak przygotowany profil jest półproduktem, który może trafić na montaż paneli/sekcji.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- Montaż bloków kadłuba dotyczy składania dużych, gotowych sekcji w większe bloki i łączenia ich w kadłub. Na tym etapie nie "wytwarza się" już pojedynczych profili, tylko scala duże struktury.
- Prefabrykacja sekcji płatowych polega na montażu płaskich paneli: poszycia wraz z wiązaniami (np. przyspawanie gotowych wzdłużników do blach poszycia). To etap montażowy sekcji, a nie produkcja samego profilu składanego.
- Prefabrykacja sekcji przestrzennych to łączenie sekcji płatowych w układy 3D (np. fragmenty burt, dna, naroża), czyli kolejny poziom scalania. Podobnie jak wyżej, zakłada wykorzystanie wcześniej wykonanych elementów.
Wskazówka egzaminacyjna: jeśli pytanie dotyczy tego, kiedy element "powstaje" (jest wytwarzany z blach/kształtowników), najczęściej chodzi o prefabrykację wstępną. Gdy chodzi o "przyspawanie/ustawienie do poszycia" – to zwykle prefabrykacja sekcji.
