KWALIFIKACJA GIW3 - STYCZEŃ 2020

PYTANIE NR 6.

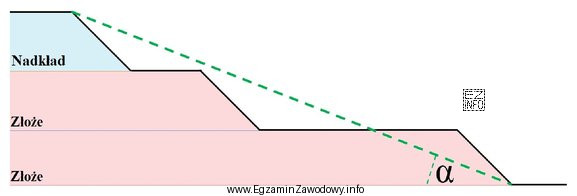

Na profilu zbocza wyrobiska górniczego symbolem α oznaczono kąt
Ilustracja przedstawia profil zbocza wyrobiska górniczego, co jest kontekstem związanym z kwalifikacją zawodową TECHNIK
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Symbol α na profilu zbocza wyrobiska odnosi się do kąta generalnego nachylenia zbocza, czyli uśrednionego nachylenia całego zbocza w przekroju. Nie jest to kąt lokalny (odcinkowy) dla fragmentu skarpy ani parametr geologiczny złoża, taki jak upad.

Pełne wyjaśnienie:

W geometrii wyrobisk odkrywkowych na profilu zbocza rozróżnia się kąty opisujące nachylenie w skali całego zbocza oraz w skali jego fragmentów. Odpowiedź "generalnego nachylenia zbocza" wskazuje kąt będący uśrednioną miarą nachylenia całego zbocza widocznego w przekroju/profilu. Taki kąt służy do ogólnego opisu geometrii wyrobiska oraz porównań projekt–wykonanie.

Odpowiedź "odcinkowy nachylenia zbocza" odnosi się do nachylenia lokalnego, wyznaczanego dla wybranego odcinka profilu (np. pojedynczej skarpy lub fragmentu zbocza). To inny parametr: może się zmieniać na długości zbocza, nawet gdy kąt generalny pozostaje stałym uśrednieniem.

Odpowiedź "nachylenia skarp złożowych" przenosi uwagę na skarpy związane z budową złoża (uwarunkowania złożowe), a nie na kąt opisujący całe zbocze wyrobiska w profilu. Jest to inna kategoria opisu i nie musi być tożsama z kątem α stosowanym do geometrii zbocza jako całości.

Odpowiedź "upadu złoża" dotyczy geologii: upad (dip) opisuje nachylenie warstw/złoża w przestrzeni, a nie nachylenie powierzchni zbocza wyrobiska. Na profilu zbocza symbol α ma znaczenie geometrii wyrobiska, więc nie powinien być utożsamiany z parametrami strukturalnymi złoża.

Wskazówka egzaminacyjna: jeśli w treści pojawia się "profil zbocza/skarpy wyrobiska", najpierw szukaj odpowiedzi związanych z geometrią wyrobiska (kąty nachylenia zbocza), a dopiero potem rozważ pojęcia stricte złożowe (upad, rozciągłość).

Dodatkowe pytania

Dodatkowe pytania (FAQ):
To kąt opisujący uśrednione nachylenie całego zbocza w przekroju/profilu. Nie dotyczy pojedynczego krótkiego fragmentu, tylko całej linii zbocza jako całości, dlatego jest używany do ogólnego opisu geometrii wyrobiska.
Nachylenie generalne jest uśrednione dla całego zbocza, a odcinkowe dotyczy wybranego fragmentu profilu (lokalnie). Odcinkowe może się zmieniać na kolejnych częściach zbocza, nawet gdy generalne pozostaje stałą wartością uśrednioną.
Upad złoża to parametr geologiczny opisujący nachylenie warstw lub złoża, a profil zbocza dotyczy geometrii wyrobiska. W tym kontekście α odnosi się do kąta nachylenia powierzchni zbocza, a nie do orientacji struktur geologicznych.
Profil zbocza to przedstawienie przekroju, na którym widać przebieg powierzchni zbocza/skarpy oraz charakterystyczne punkty i kąty. Dzięki niemu można opisać geometrię wyrobiska, np. nachylenie zbocza, wysokości skarp czy zmianę kształtu na kolejnych odcinkach.
Kluczowe są słowa: "profil zbocza", "wyrobisko", "nachylenie zbocza". Jeśli pytanie odwołuje się do elementów wyrobiska, zwykle dotyczy geometrii skarp/zboczy. Parametry złoża pojawiają się, gdy mowa o warstwach, upadzie, rozciągłości lub budowie geologicznej.
Może, ale nie musi. Skarpy złożowe są powiązane z uwarunkowaniami złoża, a zbocze wyrobiska jest wynikiem projektu i wykonania robót. Zbieżność wartości może wystąpić przypadkowo lub z założenia projektowego, ale pojęcia opisują inne aspekty wyrobiska.
Najczęściej myli się kąt generalny z odcinkowym (bo oba dotyczą nachylenia) oraz przenosi pojęcia z geologii, wybierając upad złoża. Pomaga sprawdzanie, czy pytanie dotyczy geometrii wyrobiska, czy budowy złoża.
Stosuje się go do ogólnego opisu i porównania geometrii zbocza, np. w dokumentacji projektowej, w raportach z postępu robót oraz przy kontroli zgodności wykonania z projektem. To wygodny parametr "zbiorczy", gdy nie analizuje się każdego odcinka osobno.
Warto zrobić własną ściągę definicji i rysunek profilu zbocza z podpisami: zbocze, skarpa, bermy oraz kąty (generalny i odcinkowy). Następnie ćwiczyć rozpoznawanie pojęć na schematach i w krótkich opisach, bez długich obliczeń.
Kąt odcinkowy jest zwykle przypisany do konkretnego fragmentu linii zbocza (lokalnie), a kąt generalny odnosi się do uśrednionej linii trendu całego zbocza. Pomaga sprawdzenie, czy zaznaczenie obejmuje cały profil, czy tylko jego część.
info

To pytanie poprawnie rozwiązuje 59% zdających egzamin. średnie

W praktyce zawodowej kluczowe jest to, że symbol α na profilu zbocza wyrobiska odnosi się do kąta generalnego nachylenia zbocza, czyli uśrednionego nachylenia całego zbocza w przekroju.

Materiały:

  • Materiały dydaktyczne z podstaw górnictwa odkrywkowego: geometria wyrobisk, elementy zbocza i skarp
  • Notatki/rysunki własne: schemat profilu zbocza z podpisanymi kątami (ogólny i odcinkowy)
  • Zadania powtórkowe z rozpoznawania parametrów na przekrojach/profilach wyrobiska
