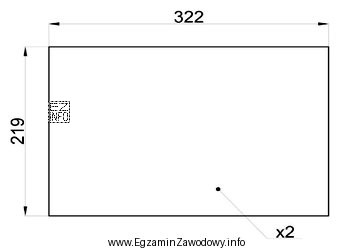

Na rysunkach technicznych opis umieszczony na półce linii odniesienia służy do przekazania informacji dodatkowej o wskazywanym elemencie (np. o liczbie sztuk, materiale, obróbce). Zapis "x2" wykorzystuje znak "x" w znaczeniu "razy", dlatego oznacza krotność: element występuje w liczbie dwóch sztuk i należy go wykonać dwukrotnie.
To ma bezpośrednie znaczenie produkcyjne: operator lub wykonawca, widząc "x2" przy wskazywanym detalu, planuje obróbkę tak, aby przygotować dwa identyczne elementy. Pominięcie tej informacji grozi wykonaniem tylko jednej sztuki, a więc brakiem kompletu części do montażu.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- "grubość elementu." – grubość podaje się jako wymiar (na liniach wymiarowych) albo poprzez dedykowane oznaczenia grubości z wartością liczbową. Sama notacja "x2" przy linii odniesienia nie jest standardowym zapisem grubości.
- "skalę rysunku." – skala jest opisywana jako stosunek, np. "1:1", "1:2", "2:1", i umieszcza się ją typowo w tabliczce rysunkowej. Nie zapisuje się jej jako "x2".
- "ilość warstw elementu." – liczba warstw dotyczy materiałów warstwowych i zwykle wynika z przekroju, opisu materiału lub zapisu technologicznego. "x2" nie jest przyjętym oznaczeniem liczby warstw.
Wskazówka egzaminacyjna: jeśli widzisz "x" lub "2x" przy linii odniesienia, traktuj to jako informację o liczbie sztuk, a nie o wymiarach. Wymiary zawsze są związane z liniami wymiarowymi i wartościami liczbowymi (np. 322, 219), natomiast opis na półce mówi o cechach/ilości elementu.
