W zadaniach z charakterystyką czasowo-prądową kluczowe jest poprawne zrozumienie sformułowania "na pewno wyłączony w czasie nie dłuższym niż 30 sekund". Nie chodzi o to, czy zabezpieczenie może zadziałać, lecz o to, przy jakim prądzie zadziałanie jest gwarantowane w czasie ≤ 30 s.

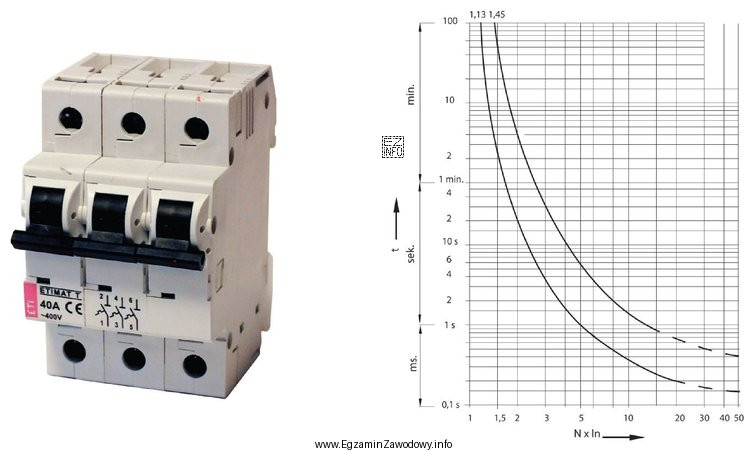

Charakterystyka czasowo-prądowa pokazuje zależność czasu wyłączenia od wartości prądu. Dla danego czasu (tu: 30 s) należy znaleźć taki prąd, przy którym krzywa (lub górna granica pasma zadziałania) znajduje się na poziomie 30 s lub niżej. Taki odczyt odpowiada minimalnemu prądowi zapewniającemu spełnienie warunku "nie dłużej niż 30 s".
Odpowiedź "I ≥ 120 A" jest poprawna, ponieważ wskazuje prąd nie mniejszy niż próg odczytany z wykresu dla 30 s. Zwiększanie prądu ponad ten próg nie pogarsza warunku czasu wyłączenia (zadziałanie następuje tak samo lub szybciej).
Pozostałe odpowiedzi są błędne, bo:
- "I ≤ 60 A" opisuje zbyt małe prądy, dla których czas zadziałania z charakterystyki jest dłuższy albo zadziałanie może w ogóle nie być pewne w założonym czasie.
- "60 A ≤ I ≤ 80 A" to przedział, który nie daje gwarancji spełnienia limitu 30 s, jeżeli z wykresu wynika, że dla tych prądów czas może przekraczać 30 s.
- "80 A ≤ I ≤ 120 A" również jest niepewne, bo zawiera wartości poniżej progu gwarantującego czas ≤ 30 s; obecność 120 A na końcu przedziału nie wystarcza, bo pytanie wymaga pewności dla wskazanego warunku.
W praktyce (np. przy doborze zabezpieczeń w układach zasilania i sterowania urządzeń związanych z infrastrukturą gazową) taki odczyt wykresu pozwala ocenić, czy przeciążenie zostanie odłączone w wymaganym czasie, co ma znaczenie dla bezpieczeństwa i niezawodności pracy urządzeń.
