KWALIFIKACJA ELM6 - STYCZEŃ 2018



PYTANIE NR 35.

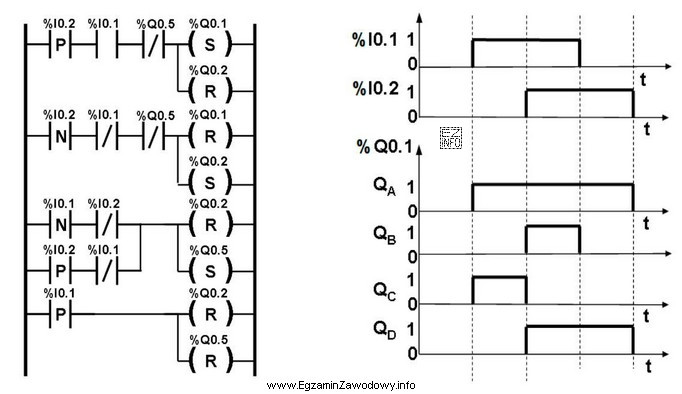

Na rysunkach przedstawiono program sterowniczy, przebiegi czasowe sygnałów wejściowych oraz cztery różne sygnały wyjściowe QA, QB, QC, QD. Który z przedstawionych sygnałów jest reakcją wyjścia %Q0.1 na zadane sygnały wejściowe?
Na rysunkach przedstawiono program sterowniczy, przebiegi czasowe sygnałów wejś
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Aby odpowiedzieć na pytanie, należy przeanalizować schemat programu sterowniczego oraz przebiegi czasowe sygnałów wejściowych i porównać je z sygnałami wyjściowymi QA, QB, QC, QD. Należy zwrócić uwagę na logikę działania poszczególnych bloków funkcyjnych (np. bramek logicznych, przerzutników itp.) oraz na sekwencję zmian stanów sygnałów wejściowych. Poprawny sygnał wyjściowy to ten, który odpowiada na zadane sygnały wejściowe zgodnie z logiką przedstawioną na schemacie.
