KWALIFIKACJA ELM6 - STYCZEŃ 2021 (test 2)



PYTANIE NR 40.

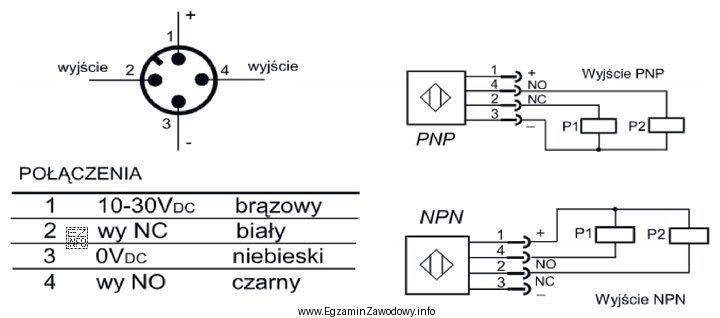

Na rysunkach przedstawiono sposób podłączenia czujnika indukcyjnego z elementami zewnętrznymi. Który typ czujnika i które przewody należy podłączyć do sterownika PLC oraz do zasilacza, aby uaktywnić niskim potencjałem jego wejście w chwili wykrycia obiektu przez czujnik?
Na rysunkach przedstawiono sposób podłączenia czujnika indukcyjnego z
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Aby uaktywnić wejście sterownika PLC niskim potencjałem w momencie wykrycia obiektu przez czujnik, należy użyć czujnika typu NPN. Czujnik NPN aktywuje wyjście niskim potencjałem (0V) w momencie wykrycia obiektu. W związku z tym, należy podłączyć przewody: brązowy (zasilanie), niebieski (masa) i czarny (wyjście NO) do odpowiednich elementów zewnętrznych, aby zapewnić poprawne działanie systemu.
