KWALIFIKACJA TWO5 - CZERWIEC 2020

PYTANIE NR 33.

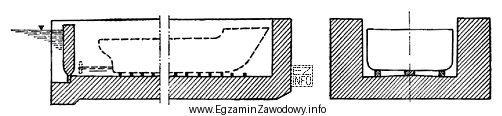

Na rysunkach przedstawiono typ wodowania
Ilustracja przedstawia schematyczny rysunek techniczny związany z procesem wodowania statku w doku suchym.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Poprawna jest odpowiedź "w doku suchym", gdyż ten typ wodowania odbywa się w zamykanym doku, który po posadowieniu kadłuba jest zalewany wodą, a jednostka wypływa. Dźwig pływający dotyczy podnoszenia, a "poprzeczne" i "wzdłużne" odnoszą się do wodowania na pochylni.

Pełne wyjaśnienie:

Wodowanie to operacja przejścia jednostki z warunków budowy/remontu do pływania. Odpowiedź "w doku suchym" jest właściwa wtedy, gdy schemat pokazuje zamknięty basen dokowy, w którym kadłub stoi na podporach (blokach), a następnie dok jest zalewany i jednostka uzyskuje wypór, po czym może wypłynąć po otwarciu zamknięcia doku. To odróżnia tę metodę od wodowania na pochylni.

Odpowiedź "za pomocą dźwigu pływającego" nie opisuje klasycznego wodowania, lecz operację dźwigową: podnoszenie/przemieszczanie kadłuba lub elementów. Dźwig może wspierać prace montażowe, transportowe lub wodowanie małych obiektów, ale w takim ujęciu nie jest to wodowanie w doku suchym.

Odpowiedzi "poprzecznego" oraz "wzdłużnego" dotyczą wodowania na pochylni, gdzie kadłub zsuwa się do wody po torze wodowniczym. Różnica polega na tym, czy oś kadłuba jest ustawiona odpowiednio wzdłuż czy poprzecznie do kierunku zjazdu. Jeżeli na rysunku widać charakterystyczną geometrię pochylni (tor, ślizgi, kierunek zsuwania), wtedy wybiera się jedną z tych opcji, ale nie "dok suchy".

W praktyce egzaminacyjnej warto zapamiętać prostą regułę: dok suchy = ściany doku + zamknięcie + zalewanie, a wodowanie wzdłużne/poprzeczne = pochylnia + zjazd do wody. Dzięki temu łatwiej dopasować typ operacji do rysunku i uniknąć pomylenia wodowania z podnoszeniem dźwigiem.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Wodowanie w doku suchym polega na umieszczeniu kadłuba w zamykanym doku, a następnie zalaniu doku wodą, aby jednostka uzyskała wypór i mogła wypłynąć po otwarciu zamknięcia. To inny proces niż zsuwanie po pochylni.
Najczęściej widać zamkniętą przestrzeń z pionowymi ścianami (basen dokowy), miejsce podparcia kadłuba oraz element zamknięcia od strony akwenu. Kluczową cechą jest idea zalewania doku, a nie zjazdu kadłuba po torze.
Dźwig pływający służy głównie do podnoszenia i przenoszenia ładunków lub elementów kadłuba. Wodowanie w doku suchym opiera się na zalaniu doku i uzyskaniu wyporu. To inna operacja technologiczna, choć dźwig może ją wspierać.
Wodowanie wzdłużne to zjazd kadłuba do wody po pochylni w kierunku zgodnym z jego osią podłużną. Rozpoznanie opiera się na kierunku ruchu kadłuba względem jego długości oraz na obecności pochylni i toru wodowniczego.
Wodowanie poprzeczne to wodowanie na pochylni, w którym kadłub przemieszcza się do wody ruchem poprzecznym względem swojej osi podłużnej. Stosuje się je w specyficznych warunkach infrastruktury stoczniowej i przy odpowiednich zabezpieczeniach.
Najczęstsze błędy to mylenie doku suchego z basenem portowym, utożsamianie pracy dźwigu pływającego z wodowaniem oraz brak rozróżnienia pochylni (wzdłużne/poprzeczne) od doku (zalewanie). Pomaga szukanie cechy: "zalewanie" vs "zjazd".
Dok suchy stosuje się m.in. przy remontach, pracach podwodnej części kadłuba oraz wtedy, gdy technologia budowy/uzbrojenia wymaga stabilnego posadowienia na podporach. Pochylnia jest typowa dla zjazdu kadłuba do wody w trakcie wodowania.
Dla doku suchego typowe są: basen dokowy z pionowymi ścianami, systemy odwodnienia i zalewania, podpory/bloki denne, oraz zamknięcie od strony akwenu. Te elementy wpływają na sposób prowadzenia wodowania i prac remontowych.
Tak. Remont w doku suchym ułatwia dostęp do części podwodnej kadłuba i pozwala pracować "na sucho". Przy pochylni inaczej planuje się zabezpieczenia, logistykę i czas operacji. Dlatego rozpoznanie technologii ma znaczenie organizacyjne.
Warto ćwiczyć rozpoznawanie schematów: dok suchy (zalewanie i wypływanie) oraz pochylnia (zjazd wzdłużny/poprzeczny). Pomaga też lista cech rozpoznawczych i krótkie definicje. Przy odpowiedziach kieruj się funkcją, nie nazwą kojarzoną z morzem.
info

To pytanie poprawnie rozwiązuje 56% zdających egzamin. średnie

Według specjalistów z branży: "Poprawna jest odpowiedź "w doku suchym", gdyż ten typ wodowania odbywa się w zamykanym doku, który po posadowieniu kadłuba jest zalewany wodą, a jednostka wypływa."

Materiały:

  • Brak możliwości weryfikacji źródła - wiedza ogólna z dziedziny technologii stoczniowych (wodowanie i dokowanie)
  • Szczegółowe informacje wymagają materiałów specjalistycznych: podręczniki/opracowania stoczniowe dotyczące doku suchego i pochylni
  • Instrukcje i procedury zakładowe stoczni dotyczące operacji wodowania i dokowania (materiały wewnętrzne)
