KWALIFIKACJA TWO5 - CZERWIEC 2020

PYTANIE NR 25.

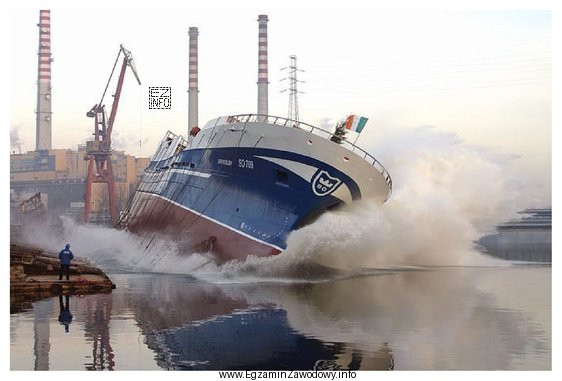

Na rysunku przedstawiono wodowanie przy użyciu pochylni
Ilustracja przedstawia proces wodowania statku przy użyciu pochylni bocznej z zeskokiem.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Wodowanie boczne z zeskokiem rozpoznaje się po tym, że kadłub zsuwa się z pochylni w kierunku prostopadłym do osi jednostki, a w końcowej fazie następuje gwałtowne wejście do wody ("zeskok"). Wodowanie wzdłużne odbywa się w osi kadłuba, a wariant półdokowy dotyczy innej infrastruktury niż klasyczna pochylnia.

Pełne wyjaśnienie:

Wodowanie to operacja technologiczna polegająca na bezpiecznym przemieszczeniu zbudowanego lub remontowanego kadłuba z lądu do wody. W praktyce stoczniowej rozróżnia się m.in. wodowanie wzdłużne (kadłub porusza się zasadniczo zgodnie ze swoją osią podłużną) oraz wodowanie boczne (kadłub przemieszcza się "bokiem", czyli ruch jest w dużej mierze prostopadły do osi jednostki).

W przypadku wodowania bocznego z zeskokiem charakterystyczne jest to, że po zsunięciu się z urządzeń ślizgowych/pochylni kadłub w pewnym momencie gwałtownie "wpada" do wody i wykonuje wyraźny skok (zeskok). Ten efekt wynika z geometrii i sposobu podparcia podczas końcowej fazy zjazdu oraz z nagłej zmiany warunków podparcia po osiągnięciu lustra wody. Na rysunkach lub schematach często widać kierunek zjazdu "na burtę" oraz moment odrywania się części podparć, co odróżnia ten wariant od wodowania bez zeskoku.

Odpowiedź "wzdłużnej" jest nieprawidłowa, gdy rysunek wskazuje na zjazd boczny, ponieważ wodowanie wzdłużne przebiega w osi kadłuba (dziób/rufa w kierunku akwenu). Odpowiedź "bocznej bez zeskoku" odpada, jeśli na schemacie widoczny jest wyraźny etap gwałtownego wejścia do wody, typowy dla zeskoku. Natomiast "wzdłużnej półdokowej" odnosi się do rozwiązań, w których istotną rolę odgrywa dok/półdok jako infrastruktura, a nie klasyczna pochylnia użyta do zjazdu kadłuba w przedstawionej operacji.

Na egzaminie warto zapamiętać prostą regułę: wzdłużne = "po osi statku", boczne = "na burtę", a zeskok = "gwałtowny skok/uderzenie fazy wejścia do wody" widoczne w końcówce procesu.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Wodowanie to operacja technologiczna polegająca na przemieszczeniu kadłuba z lądu do wody w kontrolowany sposób. W stoczni dobiera się metodę wodowania do infrastruktury (np. pochylnia, dok), gabarytów jednostki i warunków akwenu, tak aby nie uszkodzić kadłuba ani wyposażenia.
Kluczowy jest kierunek ruchu kadłuba względem jego osi. Wodowanie wzdłużne przebiega "po osi statku" (dziób/rufa w stronę wody). Wodowanie boczne przebiega "na burtę" – kadłub zsuwa się bokiem, często prostopadle do osi podłużnej jednostki.
Zeskok to gwałtowna faza wejścia kadłuba do wody w końcowej części wodowania bocznego. Po utracie części podparcia i zmianie warunków sił kadłub może "skoczyć" do wody, co wymaga właściwego przygotowania ślizgów, zabezpieczeń i kontroli przebiegu operacji.
Wodowanie boczne bywa wybierane, gdy układ nabrzeża, szerokość akwenu, dostępne pochylnie lub organizacja produkcji sprzyjają zjazdowi na burtę. Może też wynikać z ograniczeń długości toru wodowania wzdłużnego. Decyzja zależy od warunków lokalnych i technologii stoczni.
Wariant bez zeskoku jest pożądany, gdy chce się ograniczyć dynamiczne obciążenia kadłuba i ryzyko uszkodzeń wyposażenia. Stosuje się rozwiązania prowadzące do bardziej "płynnego" wejścia do wody, zależnie od geometrii podpór, tarcia na ślizgach i warunków zanurzenia w końcowej fazie.
Pochylnia to pochylona powierzchnia/tor technologiczny umożliwiający budowę lub przemieszczanie kadłuba oraz jego wodowanie. Zapewnia kontrolowany zjazd jednostki do wody przy użyciu urządzeń ślizgowych, prowadnic oraz rozwiązań hamujących i zabezpieczających.
Najczęstsze pomyłki to: utożsamianie każdej pochylni z wodowaniem wzdłużnym, ignorowanie kierunku ruchu kadłuba na schemacie oraz niezauważenie elementów wskazujących na zeskok. Pomaga świadome sprawdzenie: kierunek zjazdu, oś kadłuba i faza wejścia do wody.
Nie. Wodowanie związane z dokiem/półdokiem wykorzystuje inną infrastrukturę niż klasyczna pochylnia. Pochylnia służy do zjazdu kadłuba po torze, natomiast dok/półdok wiąże się z kontrolą wyporu przez zanurzenie/wyposażenie obiektu dokowego i inną organizacją manewrów.
Ucz się przez porównywanie przykładów: wodowanie wzdłużne vs boczne oraz zeskok vs brak zeskoku. Warto przeanalizować zdjęcia/schematy z różnych stoczni i na każdej ilustracji zaznaczać: kierunek ruchu kadłuba, oś jednostki, punkt wejścia do wody i elementy prowadzące.
Zwykle widać zjazd kadłuba "na burtę", czyli ruch prostopadły do osi jednostki, oraz fazę gwałtownego wejścia do wody. Pomocne są też elementy toru/ślizgów ustawione tak, by kadłub przemieszczał się bokiem. Zeskok sugeruje nagłą zmianę podparcia w końcówce.
info

Około 43% zdających odpowiada poprawnie na to pytanie. trudne

Według specjalistów z branży: "Wodowanie boczne z zeskokiem rozpoznaje się po tym, że kadłub zsuwa się z pochylni w kierunku prostopadłym do osi jednostki, a w końcowej fazie następuje gwałtowne wejście do wody ("zeskok")."

Źródła:

  • Wikipedia (PL): "Wodowanie" – opis pojęcia i metod wodowania, https://pl.wikipedia.org/wiki/Wodowanie (dostęp 2026-02-27)
  • Encyklopedia PWN: hasło związane z wodowaniem (opis ogólny pojęcia), https://encyklopedia.pwn.pl/ (wyszukiwanie hasła: "wodowanie", dostęp 2026-02-27)

Materiały:

  • Materiały dydaktyczne ze stoczniowych technologii budowy i wodowania jednostek pływających
  • Podręczniki/kompendia z zakresu budowy statków (działy o wodowaniu i infrastrukturze stoczniowej)
  • Instrukcje zakładowe i procedury technologiczne dotyczące wodowania (jeśli dostępne w pracowni/szkole)
