KWALIFIKACJA TLO1 - STYCZEŃ 2017

PYTANIE NR 18.
Na rysunku pomiar prędkości obrotowej wirnika lotniczego silnika turbinowego realizowany jest przy użyciu przetwornika

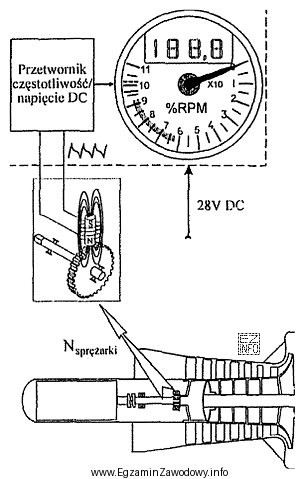

Ilustracja przedstawia schemat pomiaru prędkości obrotowej wirnika lotniczego silnika turbinowego, który jest częścią
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Przetwornik reluktancyjny wykorzystuje zmianę reluktancji obwodu magnetycznego (np. przy przechodzeniu zębów koła) i generuje sygnał impulsowy, którego częstotliwość odpowiada prędkości obrotowej wirnika. Pozostałe typy przetworników nie są typowym rozwiązaniem do takiego pomiaru w silniku turbinowym.

Pełne wyjaśnienie:

Pomiar prędkości obrotowej wirnika w lotniczym silniku turbinowym często realizuje się czujnikiem, który generuje sygnał okresowy zależny od obrotów elementu wirującego. W praktyce oznacza to, że im szybciej obraca się wirnik (lub koło zębate/znacznik na wale), tym większa jest częstotliwość impulsów/zmian sygnału.

Odpowiedź "reluktancyjnego" odnosi się do przetwornika, który działa dzięki zmianie reluktancji (oporu magnetycznego) w obwodzie magnetycznym. Gdy element ferromagnetyczny (np. ząb) zbliża się i oddala od czujnika, zmienia się strumień magnetyczny, a w uzwojeniu pojawia się sygnał zmienny. Taki sygnał jest wygodny do zliczania i przeliczania na prędkość obrotową.

Dlaczego pozostałe odpowiedzi nie pasują jako typowe rozwiązanie do tego zadania:

  • "indukcyjnego" – to określenie bywa używane potocznie szeroko dla czujników wykorzystujących zjawiska elektromagnetyczne. W kontekście egzaminacyjnym zwykle rozróżnia się jednak konkretny typ: reluktancyjny (VR), a nie ogólną etykietę "indukcyjny".
  • "pojemnościowego" – czujniki pojemnościowe bazują na zmianie pojemności elektrycznej i są wrażliwe na geometrię oraz warunki środowiskowe; nie są klasycznym wyborem do pomiaru obrotów wirnika silnika turbinowego.
  • "transformatorowego" – transformator służy głównie do przekazywania energii/sygnałów między uzwojeniami, a nie do bezpośredniego generowania informacji o prędkości obrotowej na zasadzie impulsów od zębów/znacznika.

Wskazówka egzaminacyjna: przy pytaniach o obroty wirnika szukaj skojarzenia z czujnikiem impulsowym i przeliczaniem częstotliwości na RPM – to najczęściej prowadzi do przetwornika reluktancyjnego.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Przetwornik reluktancyjny to czujnik, który wykorzystuje zmianę reluktancji (oporu magnetycznego) obwodu, gdy obok jego czoła przechodzą elementy ferromagnetyczne (np. zęby koła). W efekcie powstaje sygnał okresowy, którego częstotliwość odpowiada prędkości obrotowej.
Zwykle mierzy się częstotliwość impulsów/zmian napięcia na wyjściu czujnika. Znając liczbę "zdarzeń" na jeden obrót (np. liczbę zębów koła), przelicza się częstotliwość na obroty na minutę. Kluczowe jest poprawne zliczanie impulsów i stabilny próg detekcji.
Czujniki pojemnościowe są wrażliwe na szczelinę, zabrudzenia, drgania i zmiany warunków środowiskowych. W strefach silnika turbinowego występują trudne warunki pracy, dlatego częściej wybiera się rozwiązania oparte o zjawiska magnetyczne, które lepiej znoszą takie środowisko i dają prosty sygnał częstotliwościowy.
W praktyce nazewnictwo bywa mieszane, bo oba pojęcia kojarzą się z elektromagnetyzmem i uzwojeniem. W zadaniach testowych często jednak "reluktancyjny" oznacza konkretny typ czujnika obrotów (VR), a "indukcyjny" traktuje się jako inną, mniej precyzyjną kategorię. Warto kierować się terminem użytym w materiałach kursu.
Typowe problemy to niewłaściwa szczelina czujnik–koło, zanieczyszczenie metalicznymi opiłkami, uszkodzenie przewodów/ekranowania oraz przerwy w uzwojeniu. Skutkiem są zaniki impulsów, niestabilna częstotliwość lub zbyt mała amplituda sygnału, co może powodować błędne wskazania obrotów.
Sygnał prędkości obrotowej zwykle pobiera się z elementu wirującego poprzez znacznik (np. koło zębate/impulsator) powiązany z wałem odpowiedniego zespołu (sprężarki lub turbiny). Czujnik rejestruje przejścia zębów/znacznika, a dalej sygnał jest przetwarzany na wskazania N1/N2 w systemach pokładowych.
W praktyce ocenia się ciągłość obwodu (rezystancję uzwojenia), stan złączy i ekranowania, a następnie obserwuje przebieg na przyrządzie pomiarowym (np. oscyloskopie) podczas obracania elementu zębatym znacznikiem. Prawidłowy sygnał powinien być okresowy, bez zaników i o stabilnej częstotliwości.
Transformator służy głównie do przenoszenia energii lub sygnału między uzwojeniami poprzez sprzężenie magnetyczne, a nie do "zliczania" zdarzeń mechanicznych na obwodzie wirującym. Do pomiaru obrotów potrzebny jest czujnik, który generuje sygnał zależny od przejścia znaczników (impulsów), co lepiej realizuje przetwornik reluktancyjny.
Istotne są: prawidłowa szczelina montażowa, stan mechaniczny mocowania, integralność przewodów i ekranowania, jakość złączy oraz stabilność sygnału (częstotliwość i amplituda) w zakresie pracy. Ważne jest też, czy układ nie generuje zakłóceń powodujących błędne zliczanie impulsów przez elektronikę.
Utrwal: rodzaje przetworników, zasadę działania czujnika reluktancyjnego, pojęcie impulsów i częstotliwości oraz typowe miejsca montażu w układach silnikowych. Ćwicz rozpoznawanie po opisie/rysunku: element zębaty + czujnik magnetyczny zwykle oznacza pomiar obrotów metodą reluktancyjną.
info

Statystycznie 36% uczniów zna prawidłową odpowiedź. bardzo trudne

W praktyce zawodowej kluczowe jest to, że pozostałe typy przetworników nie są typowym rozwiązaniem do takiego pomiaru w silniku turbinowym.

Materiały:

  • Podręczniki z podstaw czujników i przetworników pomiarowych (działy: czujniki indukcyjne/reluktancyjne)
  • Materiały szkoleniowe z awioniki dotyczące pomiaru parametrów pracy silnika (N1/N2)
  • Dokumentacja obsługowa statku powietrznego/zespołu napędowego (opis czujników prędkości i sygnałów wyjściowych) – do nauki terminologii używanej w praktyce
