KWALIFIKACJA ELE2 - CZERWIEC 2019



PYTANIE NR 8.

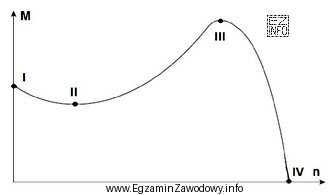

Na rysunku przedstawiono charakterystykę mechaniczną trójfazowego silnika indukcyjnego. W którym z zaznaczonych punktów poślizg wirnika jest największy?
Na rysunku przedstawiono charakterystykę mechaniczną trójfazowego silnika indukcyjnego. W
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na przedstawionej charakterystyce mechanicznej silnika indukcyjnego, poślizg wirnika jest największy w punkcie, gdzie prędkość obrotowa wirnika (n) jest najniższa w stosunku do prędkości synchronicznej. Punkt I znajduje się najbliżej osi pionowej (oznaczającej M - moment obrotowy), co oznacza, że prędkość wirnika jest w tym punkcie najniższa, a zatem poślizg jest największy.
