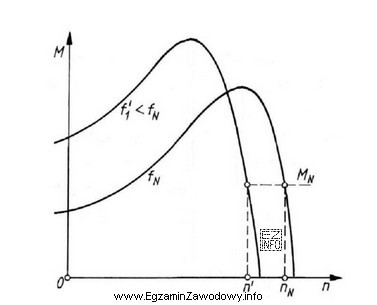

Charakterystyka mechaniczna silnika indukcyjnego (zależność momentu M od prędkości n) zależy m.in. od częstotliwości i napięcia zasilania oraz od parametrów obwodów stojana i wirnika. W zadaniach egzaminacyjnych często rozpoznaje się metodę regulacji prędkości po tym, jak zmienia się położenie oraz "kształt" rodziny krzywych M(n).
Dlaczego poprawne jest "częstotliwości przy stałej wartości napięcia zasilającego"?
Zmiana częstotliwości wpływa bezpośrednio na prędkość synchroniczną (z którą związana jest oś prędkości na wykresie), więc kolejne charakterystyki zwykle są przesunięte na osi n. Jeżeli jednocześnie napięcie pozostaje stałe, to nie jest zachowany stały stosunek U/f, a więc zmienia się warunek wytwarzania strumienia w maszynie. Skutkiem jest to, że wraz ze zmianą f może wyraźnie zmieniać się zdolność do wytwarzania momentu (nie tylko położenie krzywej, ale i jej "wysokość"/maksymalny moment).
Dlaczego "wartości napięcia zasilającego przy stałej częstotliwości" nie pasuje?
Przy stałej częstotliwości prędkość synchroniczna nie zmienia się, więc rodzina charakterystyk nie powinna "rozjeżdżać się" w poziomie tak, jak przy zmianie f. Zmiana U zwykle wpływa głównie na poziom momentu (krzywe stają się "niższe" lub "wyższe"), a nie na położenie prędkości synchronicznej.
Dlaczego "rezystancji w obwodzie wirnika" nie pasuje?
Taka regulacja jest typowa dla silników pierścieniowych. Zwiększanie rezystancji wirnika w szczególny sposób zmienia poślizg przy danym momencie (często przesuwa punkt maksymalnego momentu w stronę większego poślizgu), ale nie jest to tożsame z charakterystycznym efektem zmiany częstotliwości, która przestawia prędkość synchroniczną.
Dlaczego "wartości napięcia i częstotliwości przy zachowaniu stałego ich stosunku" nie pasuje?
Sterowanie ze stałym U/f jest klasyczną regulacją skalarą: utrzymuje w przybliżeniu stały strumień, dzięki czemu silnik zachowuje lepszą zdolność momentową w szerokim zakresie prędkości (do pewnych ograniczeń). Jeżeli wykres wskazuje zmianę f przy stałym U, to właśnie brak stałego U/f jest cechą rozpoznawczą.
Wskazówka egzaminacyjna: najpierw oceń, czy zmienia się "punkt odniesienia" na osi prędkości (związany z prędkością synchroniczną). Jeśli tak, to niemal na pewno zmieniana jest częstotliwość. Dopiero potem rozstrzygaj, czy wraz z tym utrzymywano U/f, czy napięcie pozostawało stałe.
