KWALIFIKACJA ELM3 - CZERWIEC 2010



PYTANIE NR 2.

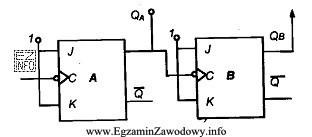

Na rysunku przedstawiono elektroniczny układ
Ilustracja przedstawia schemat elektronicznego układu sekwencyjnego cyfrowego, który jest związany z kwalifikacjami
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Układ sekwencyjny cyfrowy rozpoznaje się po tym, że jego wyjścia zależą nie tylko od bieżących wejść, ale też od poprzedniego stanu (ma elementy pamięci, np. przerzutniki/rejestry, często z wejściem zegarowym). Układy analogowe pracują na wartościach ciągłych, a kombinacyjne nie "pamiętają" stanu.

Pełne wyjaśnienie:

Klasyfikacja układów elektronicznych w tym zadaniu opiera się na dwóch niezależnych kryteriach:

  • cyfrowy vs analogowy (rodzaj sygnałów i sposób przetwarzania informacji),
  • sekwencyjny vs kombinacyjny (czy układ posiada pamięć stanu).

Odpowiedź "sekwencyjny cyfrowy" jest właściwa wtedy, gdy schemat przedstawia układ, który:

  • pracuje na poziomach logicznych (np. 0/1), czyli jest cyfrowy,
  • zawiera element pamięci (np. przerzutnik, rejestr, licznik) i/lub wykorzystuje sprzężenie zwrotne tak, że wynik zależy od historii stanów, czyli jest sekwencyjny.

W praktyce mechatronika układy sekwencyjne cyfrowe spotyka się m.in. w blokach zliczających impulsy z enkoderów, w prostych generatorach czasowych, w rejestrach przesuwających oraz w logice sterującej, gdzie istotna jest kolejność zdarzeń (stan poprzedni wpływa na zachowanie w chwili obecnej).

Dlaczego pozostałe odpowiedzi są niepoprawne:

  • "kombinacyjny analogowy" miesza dwa nietrafne rozpoznania: układ analogowy dotyczy zwykle przetwarzania ciągłych wielkości (np. wzmacniacze operacyjne, filtry RC/LC), a "kombinacyjny" oznacza brak pamięci stanu. Jeśli na schemacie widać typowe elementy logiki/przerzutniki, to nie jest to układ analogowy.
  • "sekwencyjny analogowy" jest rzadziej spotykaną kategorią w typowych zadaniach szkolnych; "sekwencyjność" kojarzy się tu z pamięcią stanów logicznych i pracą w domenie cyfrowej. Układ analogowy może mieć dynamikę i elementy magazynujące energię, ale nie oznacza to sekwencyjności w sensie logiki stanów, wymaganej w tego typu klasyfikacji.
  • "kombinacyjny cyfrowy" byłby poprawny, gdyby schemat przedstawiał wyłącznie logikę bez pamięci (np. bramki realizujące funkcję logiczną, multiplekser, dekoder) i bez elementów przechowujących stan. Jeżeli jednak na rysunku występują przerzutniki/rejestry/liczniki lub wyraźne sprzężenia zwrotne prowadzące do zależności od poprzednich stanów, wtedy nie jest to układ kombinacyjny.

Wskazówka egzaminacyjna: najpierw odpowiedz sobie na pytanie "czy układ pamięta stan?" (przerzutniki, rejestry, liczniki, wejście zegara). Dopiero potem rozstrzygnij "cyfrowy czy analogowy" (poziomy logiczne vs wartości ciągłe).

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest układ sekwencyjny w elektronice cyfrowej?
Układ sekwencyjny to taki, którego wyjścia zależą od bieżących wejść i od poprzedniego stanu układu. Ma więc element pamięci (np. przerzutnik, rejestr, licznik) albo sprzężenie zwrotne, które utrwala stan. Często pracuje z sygnałem zegarowym.
Co odróżnia układ kombinacyjny od sekwencyjnego na schemacie?
Układ kombinacyjny nie ma pamięci: wyjście jest funkcją aktualnych wejść (bramki, dekodery, multipleksery). Układ sekwencyjny zawiera elementy pamięci (przerzutniki, rejestry, liczniki) lub wyraźne sprzężenia zwrotne oraz często sygnał CLK (zegar).
Jak rozpoznać, że układ jest cyfrowy, a nie analogowy?
Układ cyfrowy operuje na poziomach logicznych (0/1), a jego elementy to zwykle bramki logiczne, przerzutniki, liczniki i rejestry. Układ analogowy pracuje na wartościach ciągłych (napięcie/prąd w zakresie), typowo z wzmacniaczami operacyjnymi, filtrami i układami polaryzacji.
Dlaczego obecność przerzutnika oznacza układ sekwencyjny?
Przerzutnik przechowuje bit informacji, czyli stan układu. To powoduje, że reakcja układu w danej chwili zależy od tego, co było wcześniej (stan poprzedni). Taka zależność od historii jest definicyjną cechą układów sekwencyjnych, w odróżnieniu od czystej logiki kombinacyjnej.
Czy sygnał zegarowy zawsze oznacza, że układ jest sekwencyjny?
W zadaniach szkolnych najczęściej tak, bo zegar synchronizuje elementy pamięci (przerzutniki, rejestry, liczniki). Sam symbol zegara nie jest jednak jedynym kryterium: kluczowe jest, czy układ ma elementy, które przechowują stan. Zegar bez pamięci nie tworzy "sekwencji" stanów.
Jakie elementy są typowe dla układów sekwencyjnych cyfrowych?
Najczęściej spotkasz przerzutniki (RS, JK, D, T), rejestry (np. przesuwające), liczniki, układy pamięci, a także sprzężenia zwrotne realizujące automaty stanów. W mechatronice służą m.in. do zliczania impulsów, opóźnień czasowych i realizacji logiki krokowej sterowania.
Jakie są najczęstsze błędy przy rozróżnianiu analogowy i cyfrowy?
Częsty błąd to uznanie, że obecność kondensatora lub rezystora automatycznie oznacza układ analogowy. Elementy pasywne występują też w układach cyfrowych (filtracja, podciąganie, reset). Decyduje sposób reprezentacji informacji: poziomy logiczne i bloki logiki/pamięci vs ciągłe przetwarzanie sygnału.
Co oznacza sprzężenie zwrotne w kontekście sekwencyjności?
Sprzężenie zwrotne oznacza, że część sygnału z wyjścia wraca na wejście. Jeśli tworzy to mechanizm podtrzymywania stanu (np. w przerzutniku), to układ ma pamięć i jest sekwencyjny. Nie każde sprzężenie zwrotne (np. stabilizacja analogowa) oznacza sekwencyjność w sensie logiki stanów.
Kiedy w mechatronice spotyka się układy sekwencyjne cyfrowe?
W sterowaniu maszyn i urządzeń: liczenie impulsów z enkodera, pomiar czasu (timery), proste automaty krokowe, układy bezpieczeństwa z podtrzymaniem stanu, obsługa przycisków (eliminacja drgań styków), a także w modułach wejść/wyjść sterowników, gdzie istotna jest kolejność zdarzeń.
Jak się przygotować do pytań o układy sekwencyjne na egzaminie?
Ćwicz rozpoznawanie na schematach: przerzutniki, rejestry, liczniki oraz linie zegara/resetu. Utrwal definicje: kombinacyjny = bez pamięci, sekwencyjny = z pamięcią stanu. Warto robić krótkie checklisty: (1) czy jest pamięć? (2) czy sygnały są logiczne? (3) jaka funkcja bloku?
info

Około 52% zdających odpowiada poprawnie na to pytanie. trudne

W praktyce zawodowej kluczowe jest to, że układy analogowe pracują na wartościach ciągłych, a kombinacyjne nie "pamiętają" stanu.

Materiały:

  • Podręcznik/rozdział: podstawy logiki cyfrowej (układy kombinacyjne i sekwencyjne)
  • Ćwiczenia ze schematów: rozpoznawanie przerzutników, rejestrów i liczników
  • Notatki z elektroniki: sygnały analogowe vs cyfrowe, progi logiczne
