KWALIFIKACJA TLO1 - CZERWIEC 2019

PYTANIE NR 7.

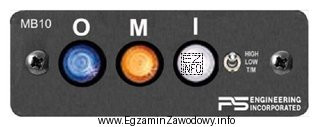

Na rysunku przedstawiono element pokładowego systemu
Ilustracja przedstawia panel kontrolny systemu pokładowego, prawdopodobnie związanego z systemem ILS (Instrument Landing
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Lampki O/M/I w barwach niebieskiej, bursztynowej i białej oraz przełącznik trybu/głośności są typowe dla odbiornika radiolatarni znakujących (Marker Beacon). Radiolatarnie Outer/Middle/Inner Marker stanowią element systemu ILS, a nie ADF, DME ani INS.

Pełne wyjaśnienie:

Na ilustracji widać panel z trzema lampkami oznaczonymi literami O, M i I oraz charakterystycznymi barwami: niebieską, bursztynową i białą. Taki układ jest typowy dla odbiornika Marker Beacon, czyli odbiornika radiolatarni znakujących: Outer Marker (OM), Middle Marker (MM) oraz Inner Marker (IM). Radiolatarnie znakujące są elementem podejścia precyzyjnego ILS i służą do sygnalizacji osiągnięcia określonych punktów na osi podejścia.

Dlaczego poprawna jest odpowiedź: ILS?
System ILS obejmuje m.in. nadajnik kursu (Localizer), nadajnik ścieżki schodzenia (Glide Slope) oraz radiolatarnie znakujące (Marker Beacons). Odbiornik markerów w kabinie sygnalizuje przelot nad OM/MM/IM poprzez lampki (kolor + oznaczenie) oraz sygnał audio o charakterystycznej częstotliwości. Widoczny przełącznik HIGH/LOW/T/M odpowiada funkcjom regulacji odsłuchu lub trybom testowym, spotykanym w tego typu panelach.

Dlaczego pozostałe odpowiedzi są niepoprawne?

  • ADF – to system radionamiarowy współpracujący z radiolatarniami NDB. Wskazania ADF dotyczą kierunku (namiaru) na stację, a nie trzech markerów O/M/I i ich kolorowych lampek.
  • DME – mierzy odległość skośną do stacji (odległość, często także prędkość względem stacji i czas). DME nie sygnalizuje punktów podejścia lampkami O/M/I i nie jest "panelem markerów".
  • INS – to system inercjalny (nawigacja bez zewnętrznych radiopomocy). INS nie wykorzystuje radiolatarni markerowych i nie ma wskazań OM/MM/IM.

Wskazówka egzaminacyjna: jeśli widzisz na panelu trzy kontrolki opisane O/M/I (często z barwami: niebieska–bursztynowa–biała), niemal zawsze chodzi o Marker Beacon, a więc o element ILS.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Lampki O, M i I sygnalizują wykrycie radiolatarni znakujących: Outer Marker, Middle Marker i Inner Marker. To punkty odniesienia na podejściu ILS, wskazywane światłem (kolor) i zwykle sygnałem audio.
Marker Beacon wskazuje przelot nad konkretnymi punktami podejścia (OM/MM/IM) poprzez kontrolki i dźwięk. DME służy do pomiaru odległości do stacji i podaje wartości liczbowe (NM), a nie trzy stałe wskazania O/M/I.
W ujęciu funkcjonalnym ILS obejmuje odbiór Localizer (kurs), Glide Slope (ścieżka schodzenia) oraz sygnalizację Marker Beacon (OM/MM/IM). W kabinie mogą występować osobne panele/sekcje, ale wszystkie te elementy wspierają podejście precyzyjne.
Outer Marker pojawia się na dalszej części podejścia – sygnalizuje osiągnięcie pierwszego z markerów i bywa kojarzony z początkiem segmentu końcowego. W praktyce pilot i załoga techniczna wykorzystują tę informację jako potwierdzenie pozycji na podejściu.
ADF zwykle ma elementy sterowania częstotliwością NDB i trybami pracy odbiornika (np. ANT/ADF/BFO). Odbiornik Marker Beacon najczęściej ma trzy kontrolki O/M/I (z kolorami) oraz przełącznik/ustawienia odsłuchu. To bardzo charakterystyczna cecha.
Nie. INS (system inercjalny) wyznacza pozycję z czujników bezwładnościowych i nie potrzebuje zewnętrznych radiopomocy, takich jak markery ILS. Dlatego urządzenie z kontrolkami O/M/I nie będzie elementem INS.
Markery ILS mają charakterystyczne tony audio: dla OM typowo 400 Hz, dla MM 1300 Hz, a dla IM 3000 Hz. W połączeniu z kontrolkami świetlnymi pomaga to załodze rozpoznać, który marker został odebrany.
To częsty skrót myślowy: markery (OM/MM/IM) są tylko częścią ILS, ale panel w kabinie może dotyczyć właśnie markerów. Na egzaminie trzeba rozpoznać, do jakiego systemu nadrzędnego należy dany element – tutaj do ILS.
Taki przełącznik zwykle służy do ustawienia poziomu odsłuchu sygnału markerów (HIGH/LOW) oraz do trybu testowego lub monitorowania (T/M zależnie od rozwiązania). Nie zmienia on działania ILS jako całości, tylko sposób sygnalizacji.
Najczęstsze pomyłki to: wybór DME "bo dotyczy podejść", choć DME mierzy odległość; wybór ADF "bo to radio", choć ADF pracuje z NDB; oraz mylenie skrótów ILS/INS. Pomaga zapamiętać: O/M/I = markery = ILS.
info

Statystycznie 50% uczniów zna prawidłową odpowiedź. trudne

Specjaliści zwracają uwagę: "Lampki O/M/I w barwach niebieskiej, bursztynowej i białej oraz przełącznik trybu/głośności są typowe dla odbiornika radiolatarni znakujących (Marker Beacon)."

Źródła:

  • ICAO, Annex 10 (Aeronautical Telecommunications), Volume I – Radio Navigation Aids, sekcje dotyczące ILS i marker beacons (OM/MM/IM)
  • FAA, Aeronautical Information Manual (AIM) – rozdział o ILS i marker beacons (opis funkcji OM/MM/IM oraz sygnalizacji)
  • PS Engineering, dokumentacja urządzenia/panelu MB10 (Marker Beacon Receiver) – opis funkcji lampek O/M/I i przełącznika trybu/głośności

Materiały:

  • Materiały szkoleniowe z radionawigacji lotniczej (ILS, ADF, DME, INS) dla techników awioników
  • Podręczniki/opracowania dotyczące podejść precyzyjnych ILS i ich elementów (localizer, glide slope, markery)
  • Dokumentacja producenta urządzeń Marker Beacon (instrukcja obsługi/instalacji) dla przykładowych paneli
