KWALIFIKACJA ELM2 - STYCZEŃ 2018



PYTANIE NR 25.

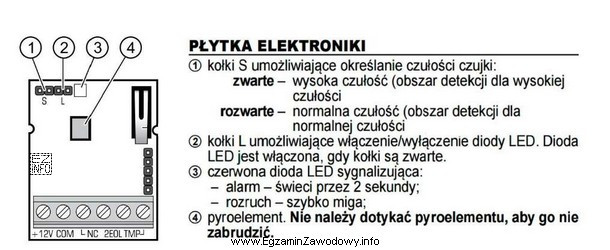

Na rysunku przedstawiono fragment danych technicznych pasywnej czujki podczerwieni. Określ, jak należy ustawić zwory S i L aby czujka miała wysoką czułość z aktywną sygnalizacją stanu za pomocą diody LED.
Na rysunku przedstawiono fragment danych technicznych pasywnej czujki podczerwieni. Okreś
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Zgodnie z informacjami przedstawionymi na rysunku, aby czujka miała wysoką czułość, zwora S musi być zwarta. Dodatkowo, aby aktywować sygnalizację stanu za pomocą diody LED, zwora L również musi być zwarta.
