KWALIFIKACJA ELM2 - CZERWIEC 2019

Wyjaśnienie poprawnej odpowiedzi:

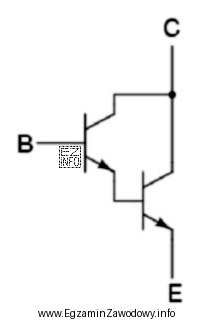

Na przedstawionym rysunku widzimy dwa tranzystory połączone w taki sposób, że emiter pierwszego tranzystora jest połączony z bazą drugiego tranzystora, a kolektory obu tranzystorów są połączone razem. Taka konfiguracja jest charakterystyczna dla układu Darlingtona, który jest stosowany do zwiększania wzmocnienia prądowego. Pozostałe odpowiedzi, takie jak wtórnik emiterowy, układ wspólnej bazy, czy wzmacniacz przeciwsobny, nie odpowiadają temu schematowi.
