KWALIFIKACJA GIW5 - CZERWIEC 2018



PYTANIE NR 1.

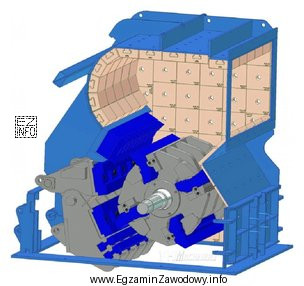

Na rysunku przedstawiono kruszarkę
Ilustracja przedstawia kruszarkę młotkową, co jest zgodne z poprawną odpowiedzią na pytanie egzaminacyjne.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Kruszarka młotkowa jest rozpoznawana po pracy udarowej: materiał jest rozdrabniany przez obracający się wirnik z młotami i uderzenia o elementy odbojowe/sito. Kruszarka stożkowa i walcowa rozdrabniają głównie przez ściskanie między powierzchniami roboczymi, a bębnowa ma inną zasadę pracy niż układ wirnik–młoty.

Pełne wyjaśnienie:

Kruszarkę młotkową identyfikuje się przede wszystkim po zespole roboczym realizującym rozdrabnianie udarowe. Typowo widoczny jest wirnik (wał z tarczami) oraz zamocowane do niego młoty, które podczas obrotu uderzają w podawany materiał. Dodatkowo w strefie kruszenia spotyka się elementy odbojowe (płyty odbojowe) oraz często część klasyfikującą, np. sito lub ruszt, które ograniczają wielkość ziaren opuszczających komorę kruszenia.

Dlaczego pozostałe odpowiedzi są nieprawidłowe?

  • Stożkowa – to kruszarka pracująca głównie na zasadzie ściskania materiału między stożkiem ruchomym a stożkiem nieruchomym (płaszczem). Jej cechą rozpoznawczą są stożkowe powierzchnie robocze, a nie wirnik z młotami.
  • Bębnowa – nazwa sugeruje urządzenie z bębnem jako głównym elementem roboczym (najczęściej kojarzone z innymi procesami lub inną geometrią pracy). Sama obecność obudowy o kształcie zbliżonym do cylindra nie przesądza o "bębnowości"; w młotkowej kluczowe są młoty i zasada udaru.
  • Walcowa – posiada dwa (czasem więcej) walce, między którymi materiał jest zgniatany/rozgniatany. Na rysunkach są charakterystyczne walce o równoległych osiach; brak wirnika z młotami wyklucza ten typ.

Wskazówka egzaminacyjna: przy identyfikacji kruszarki najpierw ustal zasadę rozdrabniania (udar czy ściskanie), a dopiero potem dopasuj nazwę. W młotkowej szukaj młotów i wirnika; w stożkowej – stożków; w walcowej – walców.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest kruszarka młotkowa i do czego służy?
Kruszarka młotkowa to maszyna do rozdrabniania, w której materiał jest kruszony głównie udarem. Obracający się wirnik z młotami uderza ziarna, a te dodatkowo odbijają się od elementów odbojowych i mogą przechodzić przez sito/ruszt. Stosuje się ją m.in. w przeróbce kopalin do uzyskania drobniejszego uziarnienia.
Jak rozpoznać kruszarkę młotkową na rysunku technicznym?
Najczęściej widać wirnik oraz zamocowane do niego młoty (elementy bijące). Charakterystyczna jest komora, w której materiał ulega uderzeniom, oraz elementy odbojowe. Jeśli na schemacie dominują walce albo stożkowe powierzchnie ściskające, to zwykle nie jest to kruszarka młotkowa.
Dlaczego kruszarka stożkowa to nie to samo co młotkowa?
Kruszarka stożkowa rozdrabnia materiał przede wszystkim przez ściskanie między stożkiem ruchomym i nieruchomym, a nie przez uderzenia. W młotkowej kluczowe są elementy bijące (młoty) oraz udar. Te różnice wpływają na zastosowanie, stopień rozdrobnienia i sposób zużywania się części roboczych.
Jakie elementy robocze są typowe dla kruszarki walcowej?
Dla kruszarki walcowej typowe są walce (zwykle dwa) o równoległych osiach, między którymi materiał jest zgniatany/rozgniatany. Na rysunku szukaj dwóch cylindrycznych brył pracujących naprzeciw siebie. Brak wirnika z młotami oraz brak komory udarowej odróżnia ją od kruszarki młotkowej.
Co oznacza rozdrabnianie udarowe w przeróbce kopalin?
Rozdrabnianie udarowe polega na kruszeniu ziaren przez uderzenia elementów roboczych (np. młotów) oraz zderzenia materiału z płytami odbojowymi. W praktyce prowadzi to do intensywnego kruszenia, często z większym udziałem drobnych frakcji. To podstawowa zasada działania kruszarek młotkowych.
Kiedy w praktyce wybiera się kruszarkę młotkową?
Kruszarkę młotkową wybiera się, gdy potrzebne jest rozdrabnianie udarowe i uzyskanie drobniejszego uziarnienia, a materiał nie powoduje nadmiernego zużycia młotów. W praktyce decyzja zależy też od wilgotności, twardości, pożądanej wydajności i wymagań co do kształtu ziaren oraz udziału frakcji drobnych.
Jakie błędy najczęściej popełnia się przy rozpoznawaniu kruszarek na egzaminie?
Najczęstsze błędy to skupienie się na kształcie obudowy zamiast na elemencie roboczym, mylenie zasady udaru ze ściskaniem oraz ignorowanie szczegółów (młoty, walce, stożki). Pomaga zasada: najpierw identyfikuj "co kruszy" (młoty/walce/stożek), dopiero potem nazwę.
Czy kruszarka bębnowa jest typową kruszarką do rozdrabniania?
W zadaniach egzaminacyjnych nazwa "bębnowa" bywa myląca, bo bęben jako element może występować w różnych urządzeniach przeróbczych. Sama obecność kształtu cylindra nie przesądza o typie kruszarki. W identyfikacji zawsze decydują elementy robocze i zasada działania, a nie ogólny kształt osłony.
Jakie cechy odróżniają kruszarkę młotkową od walcowej w ruchu?
W kruszarce młotkowej pracuje szybkoobrotowy wirnik z młotami, a rozdrabnianie zachodzi przez uderzenia. W walcowej pracują wolniej obracające się walce, a materiał jest zgniatany w szczelinie. To przekłada się na inne zagrożenia BHP, inny hałas i inny charakter zużycia części.
Jak przygotować się do pytań o typy kruszarek na GIW.5?
Ucz się przez porównywanie: przygotuj tabelę "typ kruszarki – zasada rozdrabniania – element roboczy – cechy na schemacie". Ćwicz rozpoznawanie rysunków: młotkowa (młoty), walcowa (walce), stożkowa (stożki). Na egzaminie najpierw nazwij element roboczy, potem dobierz odpowiedź.
info

Statystycznie 64% uczniów zna prawidłową odpowiedź. średnie

Według specjalistów z branży: "Kruszarka młotkowa jest rozpoznawana po pracy udarowej: materiał jest rozdrabniany przez obracający się wirnik z młotami i uderzenia o elementy odbojowe/sito."

Źródła:

  • Wikipedia (PL): "Kruszarka młotkowa" — https://pl.wikipedia.org/wiki/Kruszarka_m%C5%82otkowa (dostęp: 2026-02-18)
  • Wikipedia (PL): "Kruszarka stożkowa" — https://pl.wikipedia.org/wiki/Kruszarka_sto%C5%BCkowa (dostęp: 2026-02-18)
  • Wikipedia (PL): "Kruszarka walcowa" — https://pl.wikipedia.org/wiki/Kruszarka_walcowa (dostęp: 2026-02-18)

Materiały:

  • Podręczniki i skrypty z przeróbki mechanicznej kopalin (rozdziały o rozdrabnianiu i klasyfikacji kruszarek)
  • Instrukcje obsługi (DTR) kruszarek młotkowych i walcowych – część: budowa i zasada działania
  • Materiały dydaktyczne szkół branżowych: schematy maszyn przeróbczych i ich identyfikacja
