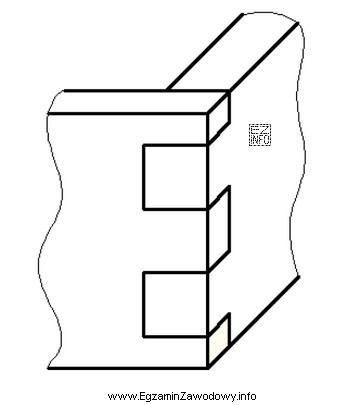

W zadaniach stolarskich opartych o rysunek kluczowe jest rozpoznanie zasady pracy złącza i jego geometrii. Połączenie wczepowe proste (wczep) charakteryzuje się tym, że dwa elementy są połączone przez naprzemienne wręby/zęby, które zazębiają się ze sobą. Określenie "proste" odnosi się do przebiegu powierzchni złącza: krawędzie i płaszczyzny zazębienia są prowadzone bez ukosu, czyli zasadniczo pod kątem prostym do powierzchni elementu.
Odpowiedź "wczepowego prostego" jest właściwa, gdy na rysunku widać typowe "schodkowanie"/zazębienie bez skosu. W praktyce takie złącze spotyka się m.in. w prostych skrzynkach, ramkach czy narożnych łączeniach elementów o podobnej grubości.
Dlaczego pozostałe odpowiedzi nie pasują do takiej geometrii?
- "czopowego kątowego" sugeruje obecność czopa (występu) i odpowiadającego mu gniazda oraz rozwiązanie typowe dla połączeń pod kątem; w wczepie nie wyodrębnia się jednego czopa, tylko serię zębów/wrębów.
- "wczepowego skośnego" oznaczałoby, że powierzchnie zazębienia są prowadzone pod skosem (ukośnie), co zmienia wygląd na rysunku oraz sposób przenoszenia obciążeń; przy wczepie prostym linie są bez ukosu.
- "czopowego czołowego" odnosi się do połączeń czopowych wykonywanych w określonym układzie (czołowo), ale nadal wymagałoby rozpoznawalnego czopa i gniazda, a nie naprzemiennych zębów.
Wskazówka egzaminacyjna: najpierw ustal, czy na rysunku widzisz jeden czop w jednym gnieździe (czop) czy kilka naprzemiennych zębów (wczep). Dopiero potem rozróżnij odmianę "prostą" i "skośną", analizując, czy powierzchnie połączenia są ukośne.
